Dinamik Frenleme Dirençleri




Üç fazlı sincap kafesli asenkron ve senkron motorların hızları genellikle motor sürücüler tarafından kontrol edilmektedir. Bu sürücüler ayarlanabilen çıkış frekansları ile motor hızını kontrol edilebilmekte ve gerilimin genliğinden bağımsız olarak ayarlayabilmektedir.

Motorun generatör gibi davrandığı durumlarda (senkron hızdan daha yüksek hızlarda dönerken), motor tarafından üretilen enerji, motor sürücüsünün bağlı olduğu DC hat gerilimi artırmaktadır. Dolayısıyla, aynı hatta bağlı tüm ekipmanları korumak için DC hat geriliminin sınırlandırılması gerekmektedir.

Motor tarafından üretilen söz konusu fazla enerjiyi şebekeye vermek genellikle pahalı güç elektroniği ve kontrol ekipmanları gerektirdiğinden çoğu uygulamalarda ekonomik bir seçenek olarak değerlendirilmemektedir. Bu tür durumlarda, söz konusu fazla enerjiyi ısıya çevirmek için frenleme kıyıcısı veya frenleme direnci kullanılmaktadır. Hilkar harici frenleme dirençleri, motor tarafından üretilen fazla enerjiyi harcamak için kullanılan sağlam ve ekonomik çözümdür. Hilkar, çeşitli uygulamalar için, birkaç watt'dan MW seviyelerine kadar güç seviyeleri için ayarlanabilir dinamik frenleme çözümleri sunmaktadır.





Avantajları
  • İstenilen güçte ve çalışma çevriminde imalat

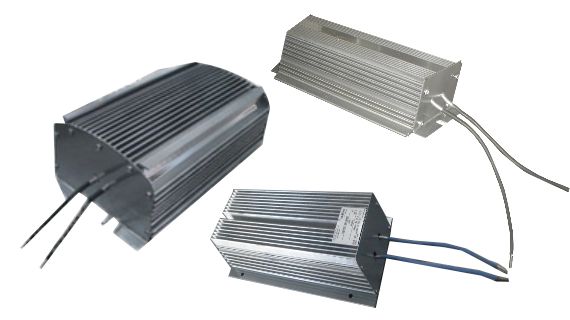

  • Kabinli veya alüminyum kasalı modüller
  • Standart modüller ve uygulamaya özel tasarımlar
  • Tüm sürücü marka ve modelleri ile uyumluluk

Yüksek güç mertebelerinde sürekliliğinin önemli olduğu ve alan kısıtlaması olan madencilik ,denizcilik ve raylı ulaşım sektörü uygulamaları için fan soğutmalı frenleme dirençleri de üretilmektedir.



Kabin seçenekleri:

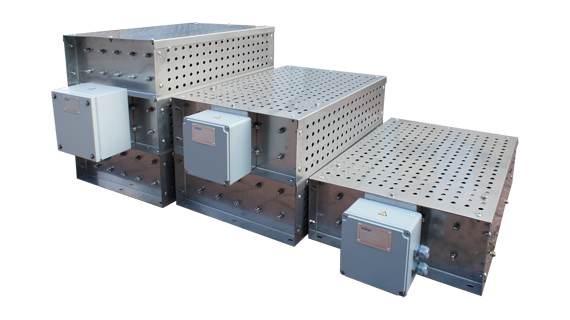

  • Dahili alüminyum soğutuculu kabin

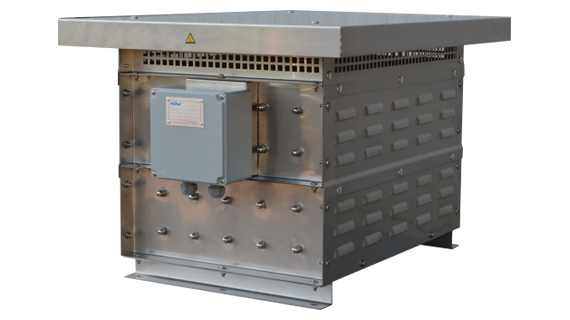

  • Sıcak galvanize daldırma çelik kabin
  • Paslanmaz çelik kabin



Uygulama İpuçları





İpucu:

Frenlemek için kullanılacak dirençlerin ohm değerleri motor sürücü (VFD) üreticilerinin kataloglarında belirtilen sınır değerlerden daha az olmayacak şekilde seçilmelidir. Eğer belirtilen değerin altında bir direnç kullanılırsa, ekipmanların zarar görme ihtimali vardır. Eğer seçilen direnç değeri, önerilen değerin çok üstünde ise frenleme süresi olması gereken süreden daha fazla olmaktadır. Frenleme süresi dönen parçaların hızına ve ataletine bağlı olarak değişmektedir.





İpucu:

Frenleme süresi bilinmiyor ya da toplam çalışma süresine çok yakın bir değerdeyse, kullanılacak frenleme direncinin sürekli güç değeri motorun anma gücü ile aynı olmalıdır.

  • Sürekli Güç (W): Birkaç Watt'dan MW'lara kadar
  • Soğutma : Doğal yolla veya fan ile soğutma
  • Koruma derecesi : IP20 veya diğer seçenekler



Aşırı Yüklenme Çarpanı / Soğuma Zamanı / Aşırı Yüklenme Zamanı arasındaki ilişki aşağıdaki grafikte gösterilmiştir.





Frenleme Kıyıcı Modüllerimizi Keşfedin

Dinamik frenleme direnci hesap makinemizi denemek için lütfen linke tıklayın.
