Yüksek Akım Enjeksiyon Test Setleri


Yüksek akım enjeksiyon test setleri, yüksek değişken akım değerlerinde koruma rölelerini, devre kesicileri ve akım trafolarının çevrim oranlarının test edilmesi amacıyla kullanılmaktadır. Ayrıca, panolarda ve kablolarda, sıcaklık yükselmesi deneyleri içinde kullanılmaktadır.

Test edilen ekipmanın belirli akım değerleri uygulandığında nasıl tepki verdiğini gözlemlemek için, kullanılmaktadır. Örneğin, rölenin koruma işlevinin doğrulanması ve tepki süresinin belirlemek için akımın ne kadar süre akması gerektiğini belirlemektedir.

Ayrıca, 3 fazlı dengesiz sistemin simüle edileceği senaryoların gerçeklenmesi mümkündür.



Kullanım Alanları



  • Koruma rölelerinin testi
  • Termik ve magnetik cihazların testi
  • Devre kesicilerin ve temas noktalarının sıcaklık artış testi
  • 3 fazlı dengeli/dengesiz akım besleme seçenekleri



Kullanım Talimatları

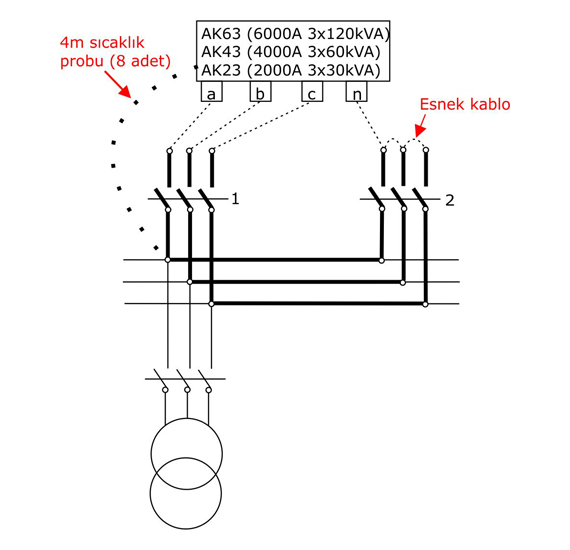

Gerçekleştirilecek test çalışmasının ihtiyacına göre seçim şalterini uygun konumuna getiriniz (örnek olarak : 3x2.5 V 4000 A veya 3x400 V 45 A). Ara bağlantı kablolarını en az 2 A/mm2 akım yoğunluğunda, eşdeğer kesit ve uzunlukta kablolar kullanarak hazırlayınız. Ara bağlantı kabloları arasında boşluk kalması durumunda oluşacak doğal endüktans etkisinden dolayı maksimum akım değeri elde edilemeyebilir. Bu yüzden, akım taşıyan kabloları birbirine tamamen değecek şekilde montaj yapılmalıdır. Sıcaklık ölçüm uçları ölçülecek noktalara doğrudan temas edecek şekilde (bant, vs) irtibatlandırılmalıdır.





Teknik Özellikler AK23 (3x30kVA) AK43 (3x60kVA) AK63 (3x120kVA)
Giriş 3x400 V
130 A
3x400 V
260 A
3x400 V
520 A

Birinci Çıkış 3x(0-400)V
0-130 A AC
3x(0-400)V
0-260 A AC
3x(0-400)V
0-520 A AC
İkinci Çıkış 3x(0-15)V
3x(0-2000)A AC
3x(0-15)V
3x(0-4000)A AC

3x(0-20)V
3x(0-6000)A AC

Ağırlık (kg) 500 640+100 700+100
Ebatlar (mm) 700x1000x1600 700x1000x1600 1000x2000x1200
Taşıma Tekerlekli imalat
Sıcaklık Ölçümü(8 prob) 4 metre 400°C K tipi termokupl
Ampermetreler 3(0-2.0) kA 3x(0-4.0) kA 3x(0-6.0) kA
Soğutma yöntemi Fanlı Su ile 22°C Su ile 22°C
Bilgisayar ara yüzü (opsiyonel) RS232/RS485 (talep halinde kablosuz)
Veri toplayıcısı (opsiyonel) 32 sıcaklık probuna kadar
