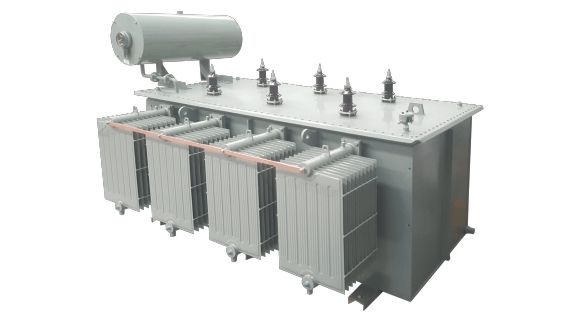

Demir Nüveli Akım Sınırlama Reaktörleri


Akım sınırlama reaktörü, en etkin kısa devre akımı sınırlama çözümlerdendir. Baralar, izolatörler, devre kesiciler ve diğer yüksek gerilim cihazları üzerinde kısa devre akımına bağlı olumsuz etkileri sınırlandırmaktadır. Akım sınırlama reaktörleri, akım sınırlamada alanında uygulanan en ekonomik ve pratik yöntemdir.

Akım sınırlama reaktörleri, olası kısa devre akımının, dağıtım veya iletim hattında ilgili şalt cihazının hesaplanan kısa devre akımını aştığı yerlerde konumlandırılır. Normal işletim sırasında kabul edilebilir bir gerilim düşümü için endüktif reaktans yeterince düşük olmalıdır ancak şalt cihazlarının dayanım kapasitelerinin üstünde bir kısa devre akımı oluşmasını engelleyecek seviyede büyük bir değerde seçilmelidir.

Ayrıca, iletim sistemi paralel devrelerden akan akımı dengelemek için, yük dengeleyici reaktörler olarak da kullanılmaktadırlar. Bu reaktörler nominal akımı sürekli, arıza akımını ise belirli bir süre taşıyacak şekilde tasarlanmaktadır.







Teknik Özellikler
Gerilim ≤36 kV
Güç ≤5 MVAr *
Frekans 50 Hz / 60 Hz
Bobin Alüminyum veya bakır
Sıcaklık -40°C - 55°C
Yalıtım sınıfı A sınıfı
Soğutma ONAN / ONAF
Standart IEC 60076-6
Opsiyonlar

- Kademe

- Kabin

- Plug-in buşing

*Diğer güç değerleri için fabrikaya sorunuz.
