Hava Nüveli Hat ve Motor Giriş Reaktörleri

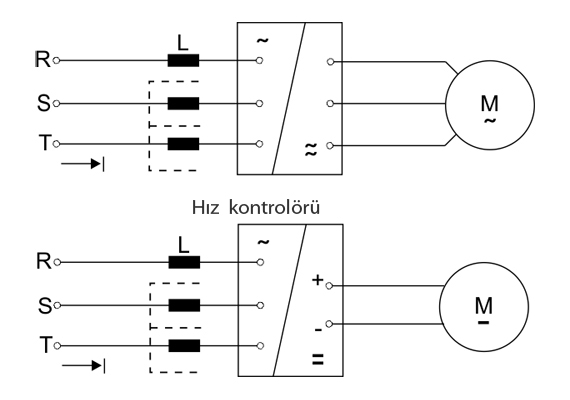

Hat ve motor giriş reaktörleri genel olarak motor hız kontrol cihazları, inverterler ve UPS sistemleri gibi üç fazlı cihazların giriş ve/veya çıkış terminallerine seri olarak bağlanırlar. Bu tür cihazlarda IGBT, tristör ve diyot gibi yarı iletken anahtarların kullanılması harmonik bozulmalara ve aşırı gerilim durumlarının oluşmasına neden olmaktadır. Her ne kadar söz konusu cihazların kullanımı teknolojik üstünlüklerinden dolayı yaygınlaşmış olsada sistemim güç kalitesi üzerine yapacakları olumsuz etkileri mutlaka dikkate alınmalıdır.

Hat ve motor giriş reaktörleri kullanılarak bu olumsuz etkiler azaltılabilmektedir:

  • Başlangıç akımının sınırlandırılması
  • Motor gürültüsünün azaltılması
  • Motor çalışma sıcaklığının azaltılması
  • Harmonik bozunumların azaltılması
  • Motor ısınmasının düşürülmesi
  • Anahtarlama kaynaklı aşırı gerilim artışlarının azaltılması
  • Nominal motor akımına göre sigorta seçiminin kolaylaştırılması

Bu reaktörler en çok %4 gerilim düşümüne sebep olacak şekilde tasarlanmışlardır.Müşteri tarafından talep edilmesi durumunda daha farklı gerilim düşüş değerleri de sağlanabilmektedir.

Tüm Hilkar harmonik filtre reaktörleri; işletme gerilimi ve akımı, nominal endüktans değeri, uygulamanın şekli (filtre tipi), harmonikler, ara harmonikler, boyutlar, muhtemel kayıp ve ısı artışları ile anahtarlama sırasındaki anlık olaylar göz önüne alınarak en ekonomik ve etkin şekilde tasarlanmaktadır. İmalat esnasında IEC 60076-6 standardında belirtilen tüm rutin testler uygulanmaktadır. Ayrıca müşteri tarafından özel talep edilen testler de uygulanabilmektedir. Tüm test raporları ürünle birlikte müşteriye iletilmektedir. Uygulanan testler aşağıdaki gibidir:

  • Rutin testler (Endüktans, direnç ve izolasyon ölçüm testleri ve darbe gerilim dayanım testi)
  • Kısa devre dayanım testi
  • Sıcaklık artış testi
  • Gürültü seviyesi testi
  • Sismik test

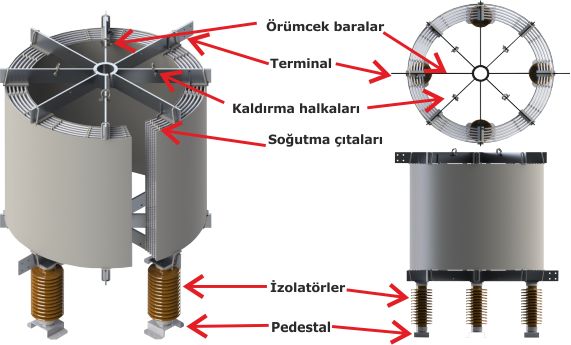

Özellikleri



  • IEC ve IEEE standartlarına uygun tasarım ve testler
  • Üst seviye yüksek gerilim dayanımı
  • Yüksek kalite faktörü (Q)
  • Yüksek termal kapasite
  • Büyük kısa devre güçlerine karşı dayanabilen mekanik tasarım
  • Sargılar arası havalandırma kanalları ile üst seviye soğutma performansı
  • Kompakt tasarım (uygulamaya özel boyut tasarımı)
  • Yan yana, delta veya dikey montaj seçenekleri
  • Yüksek demeraj akımlarına dayanım
  • Dahili ve harici uygulamalar için korozyona ve sıcaklığa dayanıklı boya
  • Hava kirliliği oranı ve rakımın yüksek olduğu yerler için artırılmış izolatör krepaj mesafesi
  • Sınıf IV kirlik alanlarına ve UV'ye karşı korumalı özel yüzey kaplaması
  • Bakım gerektirmeyen tasarım
  • Aliminyum, sıcak daldırma galvanizli çelik veya beton destek ayakları
  • Opsiyonel yükseltme ayakları



Teknik Özellikler
Gerilim ≤36 kV *
Tip Hava çekirdekli
Rakım ≤1000 m *
Montaj Dahili / Harici
Yalıtım sınıfı F sınıfı veya özel tasarım
Bobin Alüminyum / Bakır
Yalıtım sınıfı F sınıfı veya özel tasarım
Sıcaklık -40°C - 55°C
Soğutma AN (doğal hava) soğutma
Options DIN / NEMA terminal konfigürasyonu ile kademelendirme

*Diğer değerler için fabrikaya sorunuz.
