AG Demir Nüveli Hat ve Motor Giriş Reaktörleri


Hat ve motor giriş reaktörleri genel olarak motor hız kontrol cihazları, inverterler ve UPS sistemleri gibi üç fazlı cihazların giriş ve/veya çıkış terminallerine seri olarak bağlanmaktadır. Bu cihazlar; IGBT, tristör ve diyot gibi yarı iletken anahtarların kullanılmasını gerektirmekte olup bu durum harmonik bozunumlara ve yüksek anahtarlama (dv/dt) gerilimlerine sebep olmaktadır. Söz konusu cihazların kullanımı, teknolojinin ilerlemesi ile daha da yaygınlaşmış olup enerji kalitesi gerekesinimleri açısından olumsuz bozucu etkileri göz ardı edilmemesi gerekmektedir.

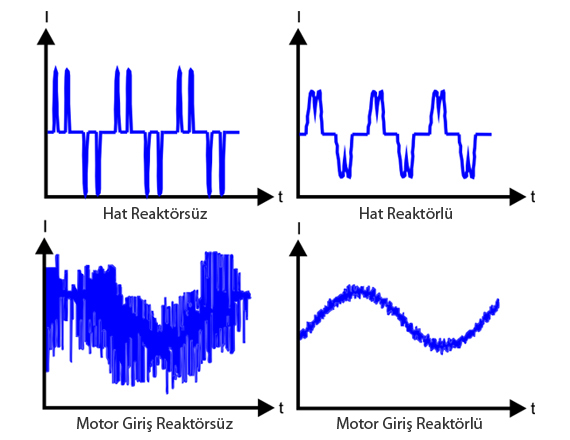

Hat ve motor giriş reaktörleri kullanılarak bu olumsuz etkiler azaltılabilmektedir:

  • Başlangıç akımının sınırlanması
  • Motor gürültüsünün azaltılması
  • Harmonik bozuklukların azaltılması
  • Motor ısınmasının azaltılması
  • Anahtarlama gerilimlerinin azaltılması
  • Nominal motor akımına göre sigortaların seçiminin kolaylaştırılması

Bu reaktörler %4 gerilim düşüşü sağlamak için tasarlanmışlardır. İstenildiğinde farklı gerilim düşüş değerleri de sağlanabilmektedir.

Tüm Hilkar hat ve motor giriş reaktörleri; gerilim, akım, endüktans, uygulamanın türü (filtrenin türü), harmonikler, ara harmonikler, ebatlar, kayıp karakteristiği ve anahtarlama sırasındaki anlık olaylar göz önüne alınarak en etkin şekilde müşteriye özel tasarlanmaktadır. IEC 60076-6 standartı ile belirtilen tüm rutin testler uygulanmaktadır. Ayrıca müşteri tarafından özel talep edilen testlerde uygulanabilmektedir. Tüm test raporları müşteriye ürünle birlikte teslim edilmektedir.

  • Rutin testler (Endüktans ve direnç ölçümü, izolasyon testi ve darbe gerilim dayanım testi)
  • Kısa devre dayanım testi
  • Sıcaklık artış testi
  • Gürültü seviyesi testi
  • Sismik test



Özellikleri



  • İlgili IEC ve IEEE standartlarına göre tasarım ve testler
  • Yüksek kalite faktörü (Q)
  • Yüksek termal kapasite
  • Büyük kısa devre kuvvetlerine karşı mekanik dayanım
  • Kompakt tasarım, müşterinin özel taleplerine göre ayarlanabilen boyutlar
  • Bakım gerektirmeyen tasarım
  • Aliminyum, sıcak daldırma galvanizli çelik veya beton destek ayakları
  • Yükseltme ayakları
  • Talep halinde kabin







Teknik Özellikler
Gerilim 208-690 V
Akım In, 50-60 Hz*
Aşırı Yük Akımı Imax = 2I1 @12s, 1.5I1 @60s, 1.1In sürekli
Doğrusal Akım Ilin = 1.6I1
Empedans seviyesi (Z) %1,5, %2, %3, %4, ve %5
Tip Demir çekirdekli
Rakım ≤1000m *
Montaj Dahili
Yalıtım Sınıfı F (155°C)
Bobin Alüminyum veya bakır
Koruma Derecesi IP00 (dahili)
Ortam sıcaklığı -40°C - 55°C
Termostat 125°C
Yalıtım Seviyesi 3kV / 1dk AC
Soğutma Doğal Hava (AN)
Opsiyonlar Kademelerle birlike DIN / NEMA terminal konfigürasyonu

*Diğer değerler için fabrikaya sorunuz.
