Büyük Dirençli Nötr Topraklama Cihazları




Endüstriyel sistemlerde 240-5000 V sistemlerin tasarımı ve işletilmesi, sistem sürekliliği, personel ve ekipman güvenliği en önemli konulardır. 240-5000 V sistemlerde büyük dirençli topraklama, en güvenilir ve ekonomik çözümü sağlamaktadır.

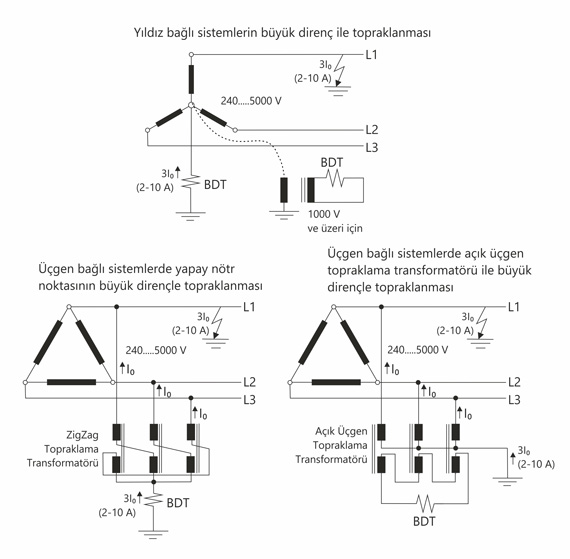

Büyük dirençli topraklama sistemlerinde, transformatör (veya generatör) ile toprak arasına büyük bir direnç konumlandırılarak arıza akımı sınırlanır. Nötr noktasına ulaşmanın mümkün olmadığı delta bağlantılarında, suni bir nötr noktası oluşturularak sistem topraklanır. Bu arıza akımının küçük amper değerlerinde (genellikle 2 ila 10 A arasında) olmasını ve yerinin kolay tespit edilmesini sağlar. Nötr noktası büyük dirençle topraklanırsa, hem arıza süresince sistemin kesintisiz çalışması sağlanır, hem de hatanın yerini belirlemek üzere yeterli akım (genellikle 2-10 A arası) akıtılmış olur.

240 - 5000 V arası elektrik şebekelerinde yaklaşık faz - toprak kısa devre akımları aşağıdaki gibidir :

  • Nötrü direkt toprağa bağlı şebekelerde: 1000-6000 A
  • Nötrü düşük değerli direnç ile toprağa bağlı şebekelerde: 100-1000 A
  • Nötrü büyük değerli direnç ile toprağa bağlı şebekelerde: 2-10 A
  • Nötrü topraksız (veya üçgen) kablo şebekelerinde: 0,3-2,8 A/km



Genel Özellikleri

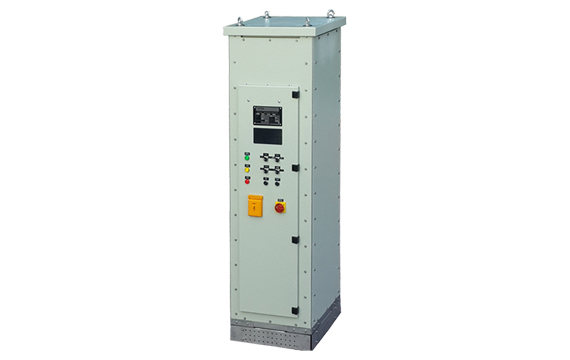

  • Pano üzerinde 0 - 10 amper analog ampermetre ve 0 - 250 V analog setli voltmetre
  • Giriş enerjisini kapı açılınca kesen anahtarlı yapı
  • Arızayı temsil eden test butonu
  • Standby durumunu gösteren yeşil lamba
  • Toprak arızalarında çalışan kesikli siren ve kesikli kırmızı ışık
  • Arıza hallerinde arıza akımını büyüten ve kesikli olarak gönderen, PULSE/NORMAL seçim anahtarı
  • Arıza hallerinde , PULSE pozisyonunda ve alarm durumunda bilgi veren yardımcı kontaklar
  • Ebat (LxWxH)= 60 x 60 x 180 cm (Talep halinde farklı tiplerde kabin)
  • 240-5000 V arası 3 fazlı işletmeler için uygunluk
  • Arıza kayıt sistemi (opsiyonel)



Kullanım



Yaklaşık 2 A ile sınırlanmış faz-toprak arıza akımının toprakla temas yerinin belirlenmesi sırasında, arıza akımını 10 A civarında kesintili hale getirmek (yaklaşık 1 saniye devrede 1 saniye devre dışı) ölçmeyi kolaylaştırdığından büyük dirençli nötr topraklamada kesintili akım enjeksiyonu tercih edilmektedir.

Arıza akımının yerini tespit etmek için genellikle analog ve geniş çengelli pens ampermetre kullanılır. 3 fazlı güç kablosunun dışından pens ampermetre ile geçirilerek, kesintili akımın yok olduğu noktaya kadar pens gezdirilir.

Büyük Dirençli Nötr Topraklama cihazları 5 kV'tan düşük şebekelerde ekonomik ve pratik çözümlerdir.

Arıza süresince şebekelerdeki kabloların kapasitesinden dolayı, nötr noktasından sürekli (3Io) sıfır bileşen akımlar aktığından, dirençler 3Io akımına sürekli dayanabilmelidir.



Topraklama Metodlarının Karşılaştırılması
Durumlar Büyük Dirençli Küçük Dirençli Direkt Topraksız
Faz-toprak yükleri besleyebilme - - -
İlk faz-toprak arızanın görülmesi durumunda beslemeye devam edilmesi - -
Geçici aşırı gerilimlerin kontrol altına alınması -
Ark flaş tehlikesinin ortadan kaldırılması - -
Toprak arıza yerinin çabuk tespit edilmesi - -
Ekipmanların termal hasardan korunması - - -



Deşarj Akımları
Şebeke Gerilimi (V) Kablo (240 mm2) 3Io (A/km) Motor (A/1000HP) Sönümleme Kapasitörü (A)
240-1000 0,3 0,01 ---
2400 1,0 0,1 0,78
4200 2,0 0,1 1,35
7200-12000 2,8 0,15 2,25
