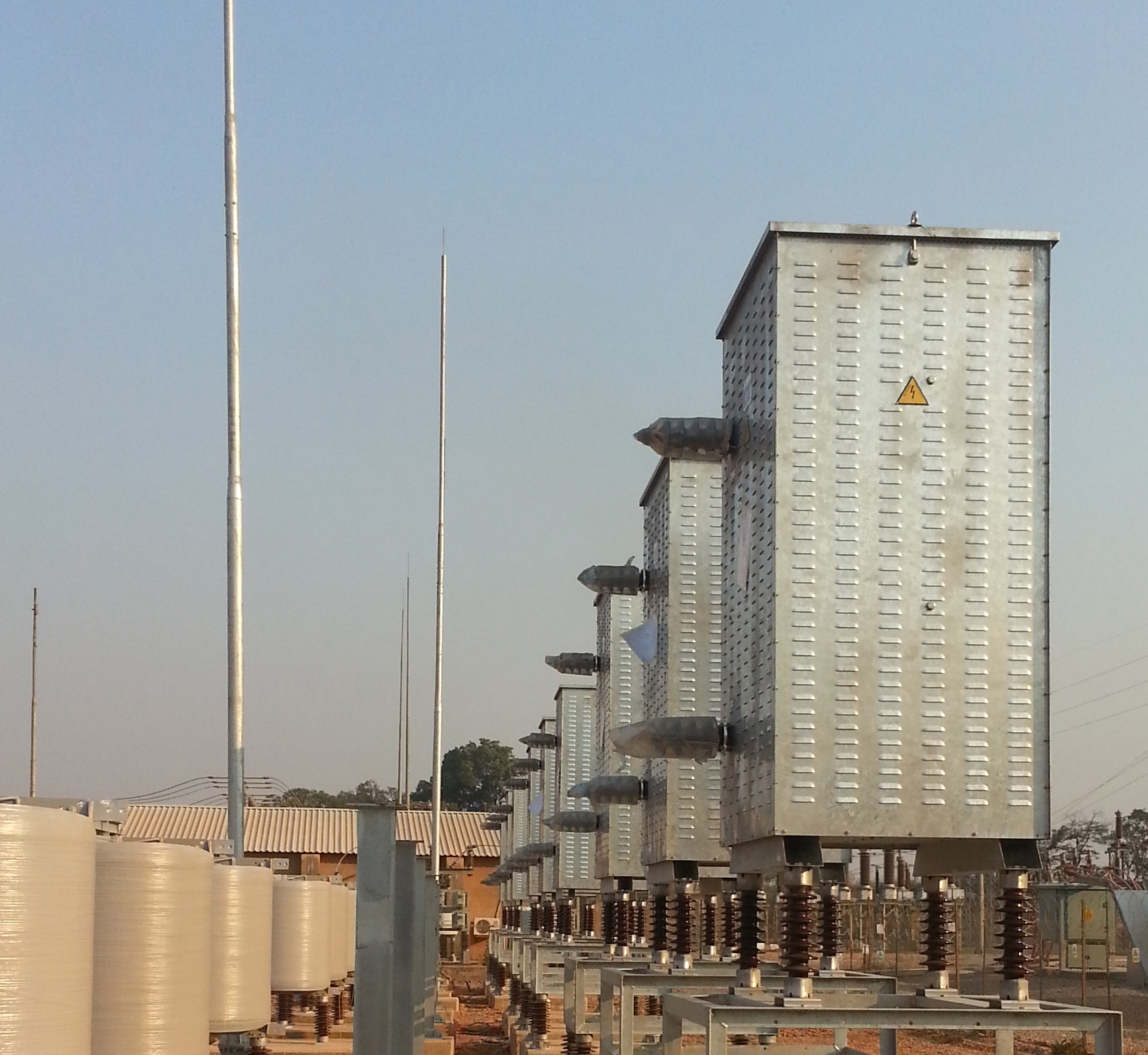

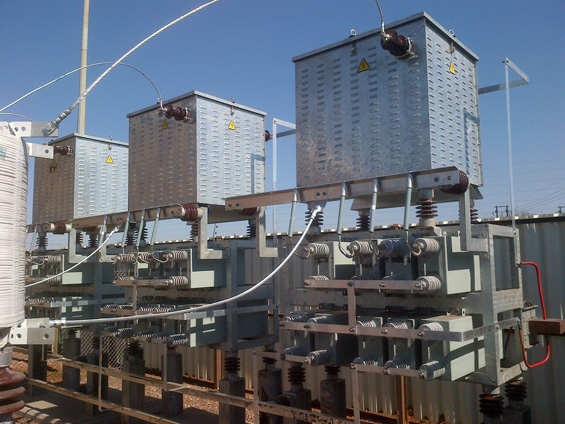

Harmonik Filtre Dirençleri


Güç elektroniği tabanlı ekipmanlar, elektrik ark fırınları ve pota ocakları gibi dünya genelinde yaygın olarak kullanılan ve doğrusal olmayan yükler, elektriksel gücün kalitesini bozucu etkenlerdir. Güç kalitesini tanımlamakta kullanılan en önemli parametrelerden birisi harmonik bozulmalardır.

Şebekedeki harmonik bozulmalar aşağıdakilere sebep olmaktadır:

  • Cihazların ısınmasına
  • Aşırı ısınmadan dolayı yalıtım arızalarına ve 50 veya 60 Hz'de sinüs sinyali formundaki gerilimin tepe noktasının anma değerini geçmesine
  • Ekipmanın hatalı çalışmasına (ör. güç elektroniği cihazlarında sıfır geçiş algılama hatası)
  • Haberleşme sistemlerinde gürültü
  • Sigorta ve ayırıcıların yanlış çalışmasına

Şebekedeki harmonik bozulmayı engellemek için genelde pasif harmonik filtreler kullanılmaktadır. Bu filtreler, pasif RLC bileşenlerinden yani direnç, reaktör, kapasitörden oluşmaktadır.

Bu dirençler, filtrelenecek harmoniklerin oranını kontrol etmek ve harmonik akımların sebep olduğu ısıyı harcamak için veya paralel rezonans problemlerinden kaynaklanan amplifikasyon riskini düşürmek için kullanılmaktadır.

Ark fırını ve pota ocağı gibi bazı endüstriyel uygulamalarda, harmonikler ve ara harmoniklerden oluşan geniş bir frekans bandıyla başa çıkmak için dirençler harmonik filtre yapısına eklenmektedir. Böylece, harmonikler ile varsa ara harmoniklerin derecesi kabul edilebilir bir seviyeye düşürülmekte veya en azından kuvvetlenmeleri engellenmektedir.

Harmonik filtre dirençleri yükün çeşidine ve amacına göre; tek frekansa akort edilmiş, ikinci derece, C-tipi ve yüksek geçişli harmonik filtreler içinde kullanılabilmektedir.



Teknik Özellikleri
Gerilim ≤36 kV
Rakım ≤1000 m *
Montaj Dahili / Harici
Direnç Materyali Paslanmaz çelik alaşım
Koruma Sınıfı IP 23 (harici), talep halinde diğerleri
Sıcaklık -40°C 55°C
Soğutma Hava (doğal) / Yağ (doğal) / Hava (fanlı)
Opsiyonlar Kademeli DIN veya NEMA terminal konfigürasyonu

*Farklı değerler için fabrikaya sorunuz.







Hilkar'ın tüm harmonik filtre dirençleri, farklı uygulamalar için gerilim, akım, endüktans, ebat ve kayıp karakteristikleri göz önüne alınarak, en ekonomik maliyetle en efektif çözüm sunmak için uygulamaya özel tasarlanmaktadır.



Özellikler



  • IEC ve IEEE standartlarına uygun tasarım ve testler
  • Paslanmaz çelik direnç elemanları
  • Yüksek gerilime karşı mükemmel dayanıklılık
  • Kolay akort için düşük endüktansa sahip direnç elemanları
  • Yüksek termal kapasite
  • Filtre enerjilendirme ve transformatör demeraj akımları için darbeli güç uyumluluğu
  • Opsiyonel paslanmaz çelik, galvanizli çelik ya da alüminyum direnç kabinleri
  • Dahili ve harici uygulamalar için korozyona dayanıklı elektrostatik boya
  • Opsiyonel atlama mesafesi uzun izolatörler (aşırı kirli ortamlarda ve yüksek rakım uygulamalarında)
  • Kompakt tasarım
  • Opsiyonel soğutma fanları
  • Alüminyum, sıcak daldırma galvaniz çelik veya beton destek ayakları
  • Opsiyonel yükseltme ayakları
  • Opsiyonel yüksek sıcaklığa dayanıklı boya
  • Buşing veya kablo giriş seçeneği
  • Direnç elemanlarını kaynaklama veya civata ile birleştirilme seçeneği
