Hat Tıkaçları (PLC)


Literatürde Power Line Carrier (PLC) olarak geçen hat tıkaçları enerji iletim ve dağıtım şebekelerinde yer alan indirici merkezlerin kendi aralarında ve yük tevzi merkezleriyle enerji nakil hatları üzerinden haberleşmenin sağlanması amacıyla kullanılmaktadırlar. Ayrıca, gerekli olduğu durumlarda bazı ekipmanların uzaktan kontrolü ve sayaç okuma işlemleri için de kullanılmaktadırlar.

Hat tıkaçlarının ana işlevi yüksek frekanslı haberleşme sinyallerin istenilmeyen yönlere gitmesini engelleyerek sağlıklı haberleşmenin yapılmasını sağlamaktır.



Özellikleri



  • Standartlar : IEC 60353, IEEE Std. C93.4, IEEE Std. 643
  • Talep edilen kısa devre gücüne uygun imalat
  • Hafif ağırlığı ile montaj kolaylığı
  • Soğutma olukları sayesinde düşük bobin sıcaklığı
  • Akort frekansı değiştirilmesi gereken durumlarda bobini sökmeden akort kutusunun kolay değişim imkanı

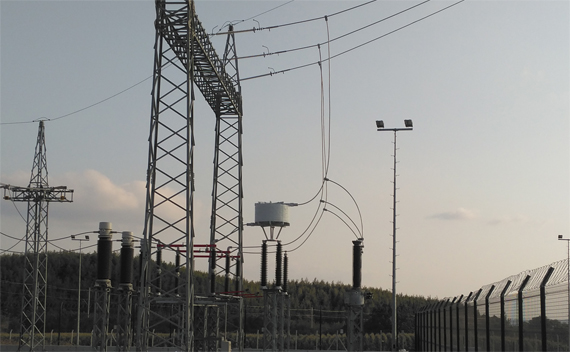

  • Kapasitif gerilim trafolarına, destek izolatörlerine veya askıya montaj imkanı
  • Küçük kaçak sığası ve yüksek kalite faktörü (Q)
  • 245 kV üzerinde korono küreleri eklentisi
  • Düşük, yüksek ve çift bant genişlik seçenekleri
  • Kısa devre durumlarında aşırı gerilim koruması
  • Tüm iletken tiplerine uygun bağlantı
  • DIN veya NEMA terminal konfigürasyonu



Seçim Detayları



  • Hat tıkacı için endüktans değeri (mH)
  • Nominal akım (A) değeri (50 / 60 Hz)
  • Kısa devre akımı (A) ve süresi

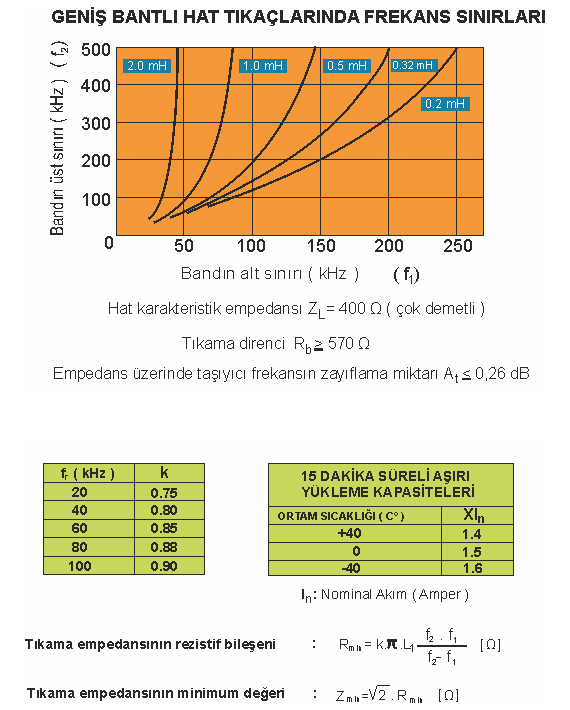

  • Bloklama frekans aralığı (kHz)
  • Şebeke gerilimi (kV)
  • Bloklama empedansı, Zb
  • Bloklama empedansının direnç değeri, Rb
  • Kapasitif gerilim trafosu montaj imkanı (pedestal veya askı ile)
  • Bağlantı terminali için özel gereksinimler (DIN veya NEMA)
  • Kuş bariyeri ihtiyacı



Nominal Akım (A) Standart Kısa Devre Akımları (kA/1 sn) Endüktans (mH)
400 10 - 16 0.1 / 0.2 / 0.315 / 0.4 / 0.50 / 1.0 / 2.0
630 16 - 20
800 20 - 25
1000 25 - 31.5
1250 31.5 - 40
1600 40 - 50
2000 50 - 63
