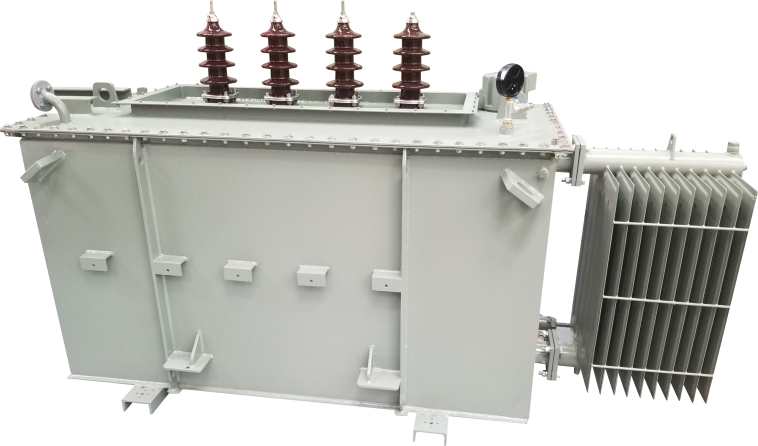

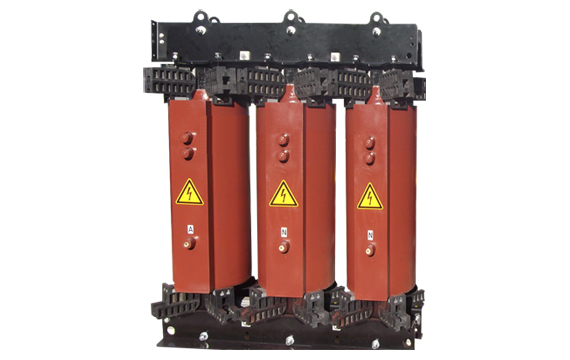

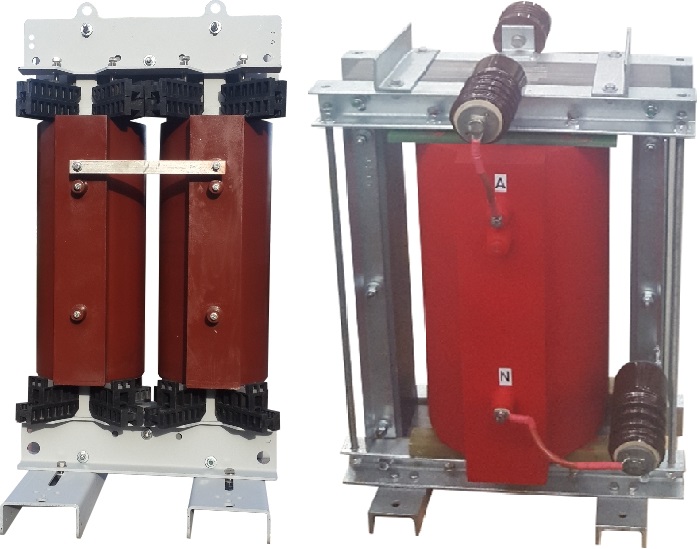

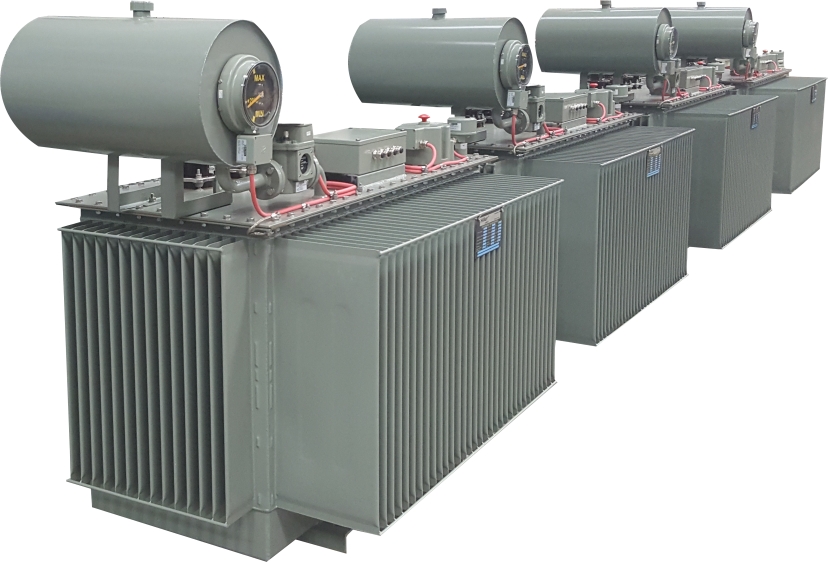

Topraklama Transformatörleri [ZN (ZigZag), ZNyn, YNd(açık), Ii0]


Topraklama transformatörleri, topraklanmamış üç fazlı güç sistemlerinde yapay nötr noktası oluşturmak için tasarlanmıştır.

Faz-toprak arızalarında, arıza akımını ve geçici aşırı gerilim değişimlerini sınırlandırmak için, topraklama transformatörleri arıza akımının güvenli şekilde akacağı toprak bağlantısını sağlamaktadır.

Topraklama transformatörlerinin devre kesicinin arızayı giderene kadar kısa devre toprak akımını taşırması beklenmektedir. Bu yüzden kısa süreli çalışmaya uygun anma değerine sahiplerdir.

Topraklama transformatörünün anma (kVA) değeri, normal faz-nötr gerilimine ve belirtilen zaman aralığındaki (saniyeler mertebesinden dakika seviyesine kadar) arıza akımının değerine bağlı olarak değişmektedir.





Teknik Özellikler
Tip Kuru veya yağlı [ZN (Zigzag), ZNyn, YNd(açık), Ii0]
Gerilim ≤36 kV
Akım ≤3000 A *
Çalışma süresi (saniye) 10 / 30 / 60 veya diğerleri
Soğutma

ONAN / ONAF

Frekans 50 Hz / 60 Hz
Montaj Dahili / Harici
Ortam sıcaklığı -30°C / +55°C *
Standartlar

IEC 60076-6

IEC 60076-1

Kabin seçenekleri Tüm koruma sınıfları için transformatör kabinleri:

- CT Akım transformatörü

- VT Gerilim transformatörü

- Ayırıcı

*Diğer değerler için fabrikaya sorunuz.











Test Listesi



  • Görsel ve boyut kontrol
  • Gerilim dönüşüm oranının ölçümü
  • Bobin direncinin ölçümü
  • Sıfır bileşen empedans ölçümü
  • Yüksüz kayıp ve akım ölçümü
  • Kısa devre empedansı ve yük kaybı ölçümü
  • İzolasyon testleri
    • Ayrı kaynaklı AC Gerilim dayanım testi
    • Endüklenen gerilim testi
    • Yıldırım darbe testi
  • Sıcaklık yükselmesi testi
  • Son kontroller

Özel test talepleri için fabrikayla iletişime geçiniz.
