Hava Nüveli Akım Sınırlama Reaktörleri

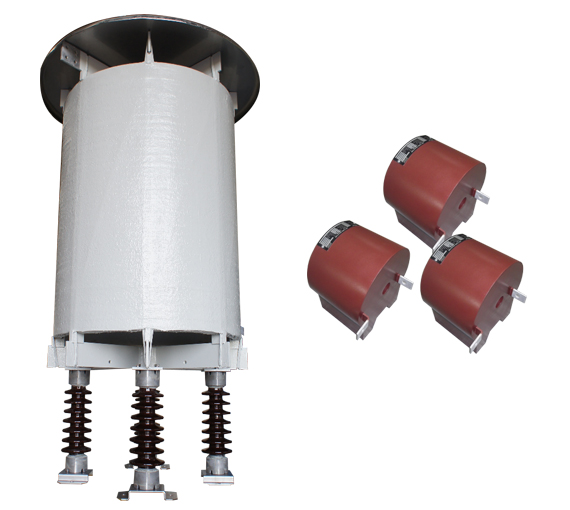

Akım sınırlama reaktörü, en etkin kısa devre akımı sınırlama çözümlerdendir. Baralar, izolatörler, devre kesiciler ve diğer yüksek gerilim cihazları üzerinde kısa devre akımına bağlı olumsuz etkileri sınırlandırmaktadır. Akım sınırlama reaktörleri, akım sınırlamada alanında uygulanan en ekonomik ve pratik yöntemdir.

Akım sınırlama reaktörleri, olası kısa devre akımının, dağıtım veya iletim hattında ilgili şalt cihazının hesaplanan kısa devre akımını aştığı yerlerde konumlandırılır. Normal işletim sırasında kabul edilebilir bir gerilim düşümü için endüktif reaktans yeterince düşük olmalıdır ancak şalt cihazlarının dayanım kapasitelerinin üstünde bir kısa devre akımı oluşmasını engelleyecek seviyede büyük bir değerde seçilmelidir.

Ayrıca, iletim sistemi paralel devrelerden akan akımı dengelemek için, yük dengeleyici reaktörler olarak da kullanılmaktadırlar. Akım sınırlama reaktörleri, 420 kV'a kadar üretilmektedir. Bu reaktörler nominal akımı sürekli, arıza akımını ise belirli bir süre taşıyacak şekilde tasarlanmaktadır.



Demeraj Akımı Sınırlama (Sönümlendirme) Reaktörleri



Demeraj akım sınırlama reaktörleri, anahtarlama (devreye alma) sırasında meydana gelen ani akımları sınırlandırmak için kondansatörlere seri olarak bağlanarak kullanılmaktadır.

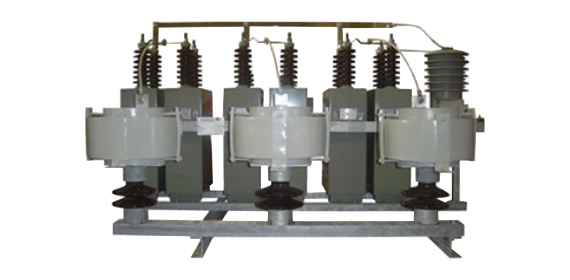

Kapasitör bankası için demeraj akımı sınırlama



Avantajları



  • Kondansatör ve diğer ekipmanlar için daha uzun çalışma ömrü
  • Yüksek kısa devre kuvvetlerine karşı mekanik dayanım
  • Sınırlı sıcaklık artışı ile daha uzun ömür
  • Sınıf IV kirlilik alanlarına ve UV'ye karşı korumalı özel yüzey
  • Bakım gerektirmeyen tasarım







Teknik Özellikler
Gerilim ≤36 kV
Güç ≤20 MVAr *
Tip Hava çekirdekli kuru tip
Frekans 50 Hz / 60 Hz
Montaj Yan yana/ delta / dikey montaj (talep halinde kabin)
Bobin Alüminyum veya bakır
Boya RAL 7035 (alternatif renk seçenekleri)
Sıcaklık -40°C / +55°C
Yalıtım sınıfı F sınıfı veya özel tasarım
Soğutma AN (doğal hava) soğutma
Standartlar IEC 60076-6, IEEE Std. C57.21
Opsiyonlar

- Kademe

- Kabin

*Diğer güç değerleri için fabrikaya sorunuz.
