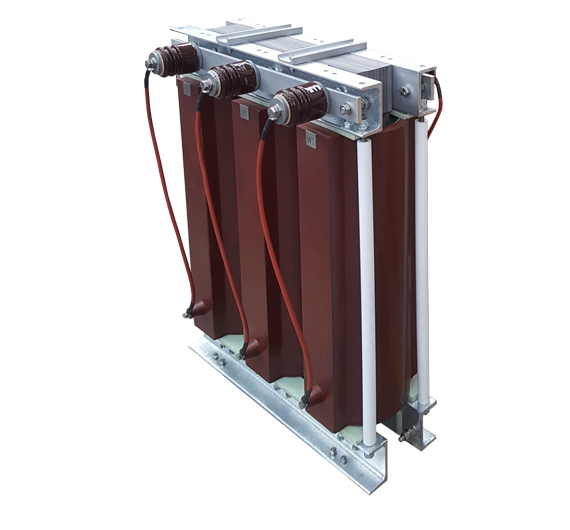

AG Demir Nüveli Motor Yol Verme Reaktörleri


Motor yol verme reaktörleri, yüksek güçlü 3 fazlı motorlarda, motora uygulanan gerilimi düşürerek demeraj akımını sınırlamak için kullanılmaktadır.

Yüksek güçlü motorlar, yol verme esnasında şebekeden nominal akımlarının 6 katına kadar akım çekebilmektedir. Motor yol verme reaktörünün kalkış esnasında devreye alınmasıyla motor termianlinde görülen gerilim yaklaşık %30 oranında azaltılmakta ve bu sayede motorun daha düşük akım çekerek devreye girmesi sağlanmaktadır. Motorun nominal çalışma hızına geldiği yaklaşık 15 ila 20 saniye sonra, yol verme reaktörü sisteme bağlantısını sağlayan kontaktörler tarafından by-pass edilerek devre dışı bırakılmaktadır.



Avantajları



  • Yüksek kısa devre güçlerine karşı güçlü mekanik dayanıklılık
  • Sınırlı sıcaklık artışı ile daha uzun ömür
  • Bakım gerektirmeyen tasarım





Teknik Özellikler
Gerilim ≤1000 V
Güç 1 MVAr'a kadar olan motorlar *
Frekans 50 Hz / 60 Hz
Bobin Alüminyum / Bakır
Ortam Sıcaklığı -30°C - 55°C
Yalıtım sınıfı F sınıfı veya özel tasarım
Soğutma AN (doğal hava)
Standartlar IEC 60076-6, IEC 61558
Opsiyonlar

- Kademe

- Kabin

- DIN / NEMA terminal konfigürasyonu

*Diğer değerler için fabrikaya sorunuz.
