Oto-transformatörlü Motor Yol Verme Paneli


Oto-transformatörlü motor yol verme paneli, sincap kafesli asenkron motorlar ve senkron motorların devreye alınması için tasarlanmıştır.

Motor yol verme panelleri, besleme gerilimi ve/veya akım değerlerini düşürerek döndürme momentini geçici olarak düşürmektedir. Yol verme esnasında motor besleme geriliminin düşürülmesi şebekeden daha düşük akım çekilmesine neden olmaktadır.

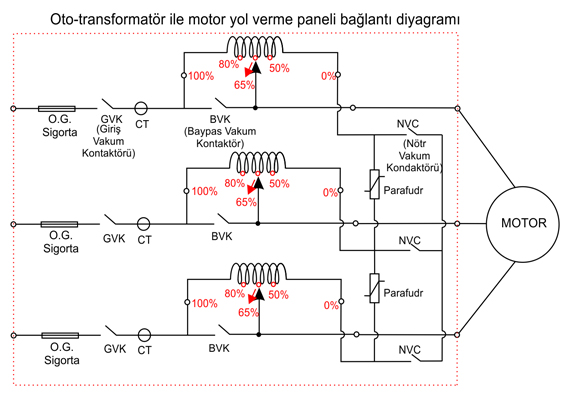

Motor başlatma akımını düşürmenin bir yolu da oto-transformatör kullanmaktır. Bir oto-transformatör, başlatma esnasında motora seri bağlanmaktadır. Transformatör, motor terminallerine uygulanan gerilimi azaltmakta ve bu sayede başlangıç akımı da göreceli olarak azalmaktadır. Motor yol verme oto-transformatörü tipik gerilim kademeleri olarak %50, %65 ve %80 değerleri kullanılmaktadır.





Teknik Özellikler
Oto-transformatör tipi Kuru
Yapı tipi Metal kabin veya metal clad
Gerilim ≤15kV
Akım ≤1600A *
Ortam sıcaklığı -30°C / +55°C
Kontrol Motor akımını esas alan dijital kontrol ünitesi
Koruma

Motor koruma rölesi

Oto-transformatörler için parafudr

* Diğer değerleri için fabrikaya sorunuz.
