LCL Filtreler

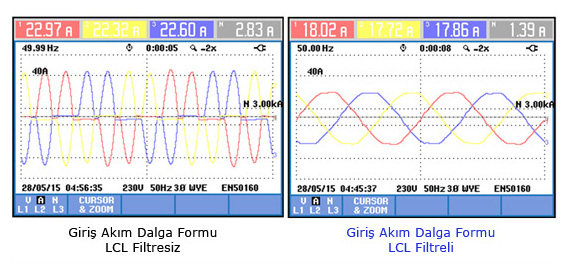

LCL tipi harmonik filtre modülleri, 6-darbeli diyot/tristor doğrultucuya sahip motor sürücülerin giriş akımı harmoniklerini filtreleyerek, harmonik akım bozulmalarının ilgili standartlarda belirtilen değerlerin altına çekilmesinde kullanılmaktadır.



Özellikleri



  • IEEE Std.519-2014 standartına uygunluk
  • Düşük harmonik bileşenlerinin yok edilmesi
  • Yüksek verimlilik ve güvenilirlik
  • Yüksek toplam güç faktörü
  • Daha uzun ekipman ömrünü
  • Düşük kayıp oranı
  • Kolay montaj
  • Şebeke ile rezonansa girmeden işletme imkanı
  • Çoklu motor uygulamasına uygunluk
  • Düşük maliyet



Tipik Uygulamalar



  • Petrol ve doğalgaz tesisleri
  • Su ve atık su arıtma tesisleri
  • HVAC / İklimlendirme
  • Tekstil
  • Endüstriyel tesisler
  • Veri merkezleri
  • Kağıt işleme endüstrisi
  • Metal işleme tesisleri
  • Elektrokaplama
  • Asansörler ve yürüyen merdivenler
  • Endüstriyel doğrultucular
  • Ark ocağı tesisleri





Teknik Özellikler
Motor sürücü giriş güç değerleri 0.3kW - 630kW (daha yüksek değerler için paralelleme imkanı)
İşletme gerilimi ≤690V
Frekans 50Hz - 60 Hz
Akım 1A - 4250A
Giriş akım bozulması ≤%8 (tam yük)
Gerilim regülasyonu ≤%5
Verimlilik ≥%99 (tam yük)
Aşırı yük kapasitesi 1.6 x anma akımı (1 dakika/saat)
Koruma derecesi IP20 (yüksek değerler talep halinde mümkün)
Ortam sıcaklığı -30°C - 50°C
Rakım < 1000m
Uygulama standartları IEC 60076 (reaktörler için), IEC 60871 (kapasitörler için), IEEE std.519-2014 (harmonikler için)
