Hava Nüveli Şönt Reaktörler


Şönt reaktörler, enerji iletim ve dağıtım sistemlerinde ortaya çıkan fazla reaktif enerjinin harcanmasını sağlayarak enerji kalitesinin iyileştirilmesine çok ciddi katkı sağlamaktadırlar.

Şönt reaktörler (endüktif yük reaktörleri) genellikle uzun ve az yüklü iletim hattı ve kablolarının doğasından kaynaklanan kapasitif reaktif enerjinin kompanze edilmesinde kullanılırak mevcut hattın daha verimli kullanılmasını (aktif güç kapasitesini artırarak) ve muhtemel gerilim yükselmelerini engellenmesini sağlamaktadır.

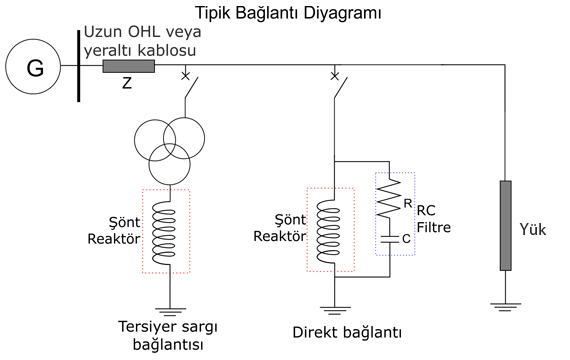

Şönt reaktörler genellikle ana transformatörlerin tersiyer sargılarına ya da direkt hatta bağlanmaktadır. Yüksek güç ve yüksek gerilim sistemlerinde, şönt reaktörler RC filtreler ile birlikte kullanılmaktadır. Çünkü bu sistemlerde, anahtarlama sırasında oluşan geçici gerilimler aşırı büyük olabilmekte ve bu durum devre kesicilerde ve diğer bağlı sistem ekipmanlarında yalıtım bozulmalarına neden olarak zarar verebilmektedir.



Avantajları



  • Hava çekirdekli kuru tip
  • Sınırlanmış sıcaklık yükselmesi özelliğiyle daha uzun ömür
  • UV ve kirlilik Sınıf IV olan bölgelerde üstün koruma özellikleriyle maksimum performans
  • Bakım gerektirmeyen tasarım
  • Soğumayı kolaylaştıran çok katmanlı yapısal tasarım
  • Düşük kayıplar
  • Düşük gürültü seviyesi







Teknik Özellikler
Gerilim ≤36 kV
Güç ≤20 MVAr *
Tip Hava çekirdekli / kuru tip
Frekans 50 Hz / 60 Hz
Montaj Yan yana/ delta / dikey montaj (talep halinde kabin)
Bobin Alüminyum / bakır
Boya RAL 7035 (alternatif renk seçenekleri)
Yapı Emprenye epoksi ve fiberglass katmanlarla güçlendirilmiş imalat
Sıcaklık -40°C - 55°C
Yalıtım sınıfı F sınıfı veya özel tasarım
Soğutma AN (doğal hava) soğutma
Standartlar IEC 60076-6, IEEE Std. C57.21
Opsiyonlar

- Kademe

- Kabin

- Kızak montajı

- Yüksekltme ayakları

- DIN / NEMA terminal konfigürasyonu

- Devre kesiciler, sönümlendirme devresi ve koruma rölesi ile birlikte komple çözüm

*Diğer değerler için fabrikaya sorunuz.
