Transformadores de Aterramento[ZN (Zigzag), ZNyn, YNd(open), Ii0]


Os transformadores de aterramento são concebidos para fornecer um ponto neutro artificial para sistemas de energia trifásia não aterrados.

Durante as falhas fase-terra, os transformadores de terra proporcionam um caminho fácil limitando as correntes de falha e os picos temporários.

Os transformadores de aterramento normalmente conduzem a correntes de falha do tipo fase-terra até que o interruptor limpe a falha. Portanto, têm tempos de funcionamento de curto prazo.

A potência nominal (kVA) de um transformador de aterramento depende da tensão normal de linha-neutro, e do nível de curto-circuito durante um determinado tempo, e pode ser de segundos a minutos.





Especificações Técnicas

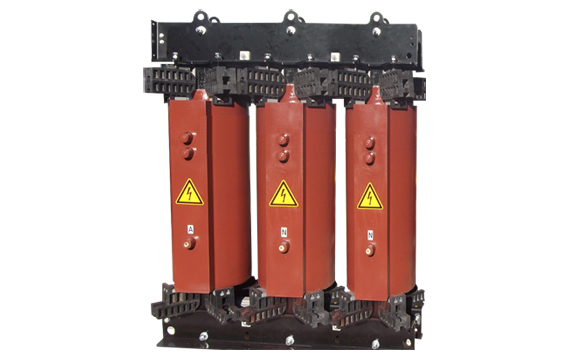

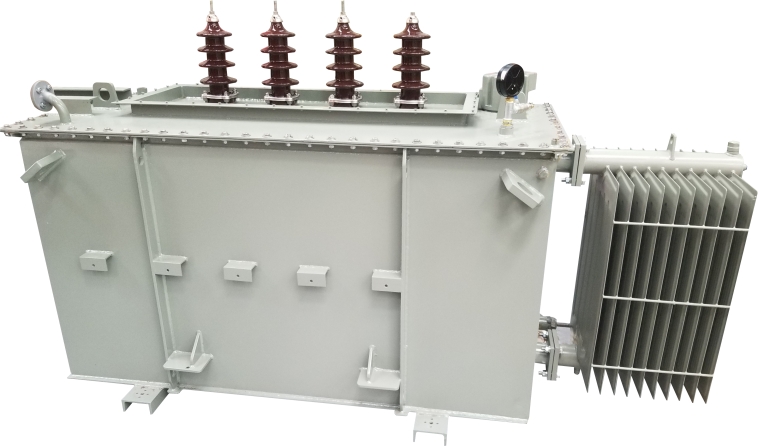

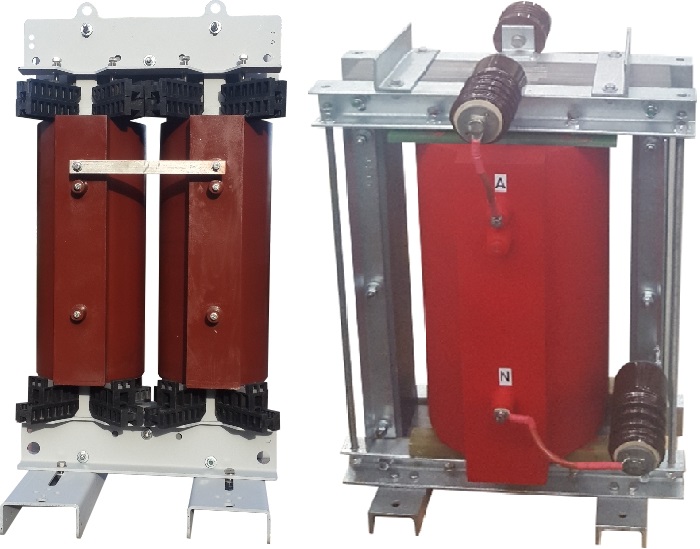

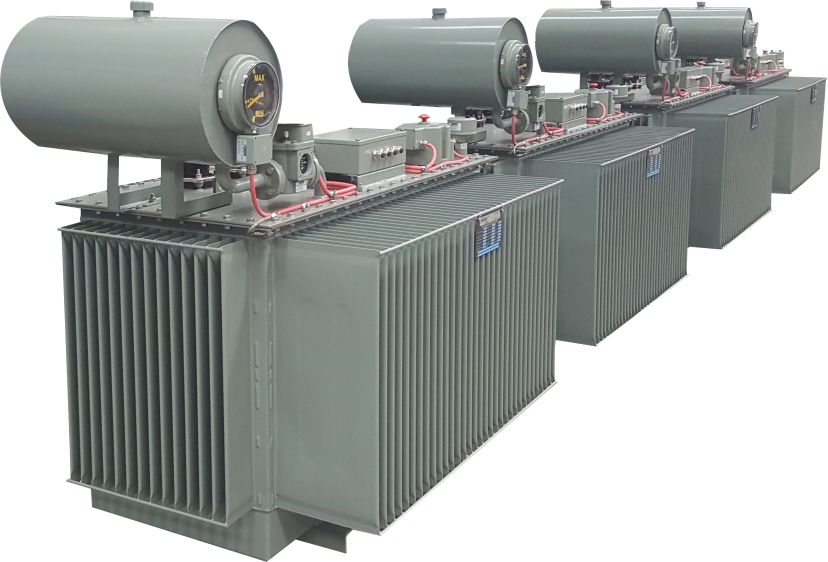

Tipo Seco ou Imerso em Óleo [ZN (Zigzag), ZNyn, YNd(open), Ii0]
Tensão Até 36 kV
Corrente Até 3000 A*
Desempenho (secondos) 10 /30 / 60 ou outros
Método de Arrefecimento

ONAN,ONAF

AN,AF

Frequência 50 Hz / 60 Hz
Instalação Interior / Exterior
Temperatura Ambiente -30°C to 55°C*
Normas

IEC 60076-6

IEC 60076-1

Opções de Gabinete Gabinetes de Transformador disponiveis a qualquer nível the proteção:

- CT

- VT

- Seccionadores

*Consultar a fabrica para valores moiores.











Lista de testes
  • Revisão visual e dimensional
  • Medição da razão de transformação
  • Medição da resistência ao enrolamento
  • Medição de impedância de sequência zero
  • Medição da perda e da corrente (sem carga)
  • Medição da impedância de curto-circuito e perda de carga
  • Testes dielétricos
    • Teste de tensão aplicado
    • Teste de tensão induzido
    • Teste de impulso
  • Teste de Elevação de Temperatura
  • Revisão final

Consulte a fabrica para testes especiais.
