Reatores de Bloqueio para sistemas PLC (Power Line Carrier)

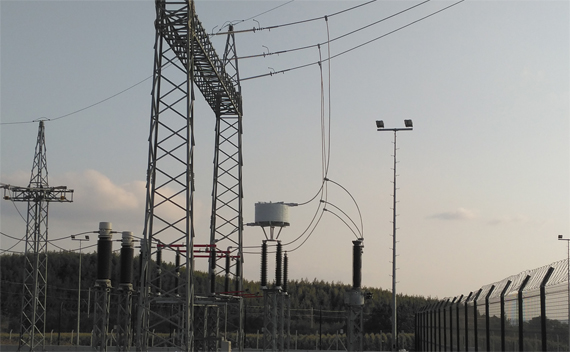

Os reatores de bloqueio são utilizadas em redes de transmissão e distribuição, e são componentes-chave nos sistemas de transporte de linhas elétricas (PLC) utilizados para controlo remoto, comunicação por voz, medição remota e sinais de controlo entre subestações em redes elétricas T&D.

Wave Traps, são utilizados para impedir que sinais de alta frequência entre em direções indesejadas.



Caracteristicas



  • Normas: IEC 60353, IEEE Std. C93.4, IEEE Std. 643
  • Fabricado de acordo com a capacidade de curto-circuito desejada
  • O peso leve facilita a montagem
  • Espaçadores de arrefecimento proporcionam baixa temperatura de enrolamento
  • Facilidade de mudar a caixa de afinação sem desmontar a bobina, quando são necessárias alterações de frequência de sintonização

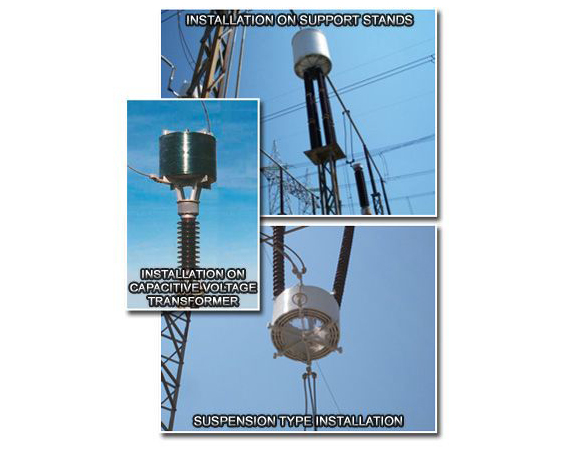

  • Disponível para instalação em transformadores de tensão capacitiva, isoladores de suporte ou montagem de suspensão
  • Alto fator de qualidade (Q)
  • Larguras de banda; baixo, alto e duplo
  • Proteção contra ondas em caso de curto-circuito
  • Provisão para quase todos os tipos de terminais de condutor
  • Configuração dos terminais DIN ou NEMA



Detalhes da seleção



  • Indução da bobina de bloqueio (mH)
  • Corrente nominal (A), a 50 ou 60 Hz
  • Corrente de curto-circuito (kA) e duração
  • Intervalo de frequências de bloqueio (kHz)
  • Tensao do Sistema (kV)
  • Impedância de bloqueio, Zb
  • Componente resistivo do bloqueio da impedância, Rb
  • Dispositivo de montagem de suspensão
  • Requisitos especiais do terminal de ligação (DIN or NEMA)
  • Barreira de pássaros



Corrente Nominal (A) Corrente de Curto-circuito (kA/1 second) Inductância (mH)
400 10-16 0.10 / 0.20 / 0.315 / 0.4 / 0.50 / 1.00 / 2.00
630 16-20
800 20-25
1000 25-31.5
1250 31.5-40
1600 40-50
2000 50-63



Largura de banda de bloqueio dos dispositivos de regulação









Band Limits of Wide Band Line Traps





Dimension for Connection and Mounting
