Paineis de Partida para Motores de Anel Deslizante (Arranque de Rotor)

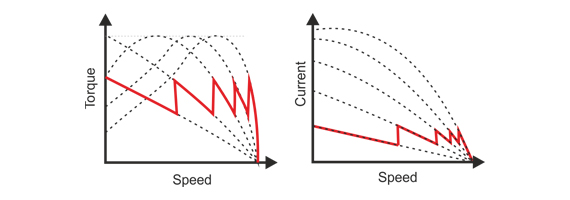

Os arranques do motor do anel deslizante baseiam-se numa série de resistências que são aplicadas ao circuito do rotor para controlar as características de velocidade/torque do motor.

Os arranques do rotor são usados principalmente para iniciar motores que requerem torque de arranque elevado, como correias transportadoras altamente carregadas, é o caso da indústria mineira. Para motores em condições de cargas pesadas no arranque, é possível, através de resistências externas, deslocar o binário máximo para o ponto de partida do motor. As resistências são divididas em estágios e controladas por contactos pelo sistema de controlo de arranque. Ao aumentar a velocidade do motor, as resistências externas do rotor são removidas até que todas as resistências externas sejam desligadas.

Os arranques do motor de anel deslizante são fabricados em dois tipos: secos ou submersos em óleo.



Aplicações



  • Fãs
  • Bombas
  • Correias transportadoras
  • Sistemas de gruas
  • Aplicações de moagem
  • Misturadores
    •



Especificações Técnicas
Tipos de Resistores Secos ou Imersos em Óleo
Tipo de Construção Metal enclosed / metal clad
Tensão Nominal Até 15kV
Corrente Nominal Até 1600A*
Temperatura Ambiente -30°C to 55°C
Controlador Controlador digital baseado na corrente do motor ou relé temporizador
Proteção

Relé de proteção

*Concultar a fábrica para valores superiores.
