Dispositivos de Aterramento do Neutro de Alta Resistência


A correta conceção e funcionamento de sistemas (240-5000V), continuidade do serviço, segurança do pessoal e equipamentos são os aspetos mais importantes nas redes industriais. A utilização de dispositivos de alta resistência (HRG- High Resistance Grounding) pode fornecer um sistema seguro, fiável e económico para redes 240-5000 V.

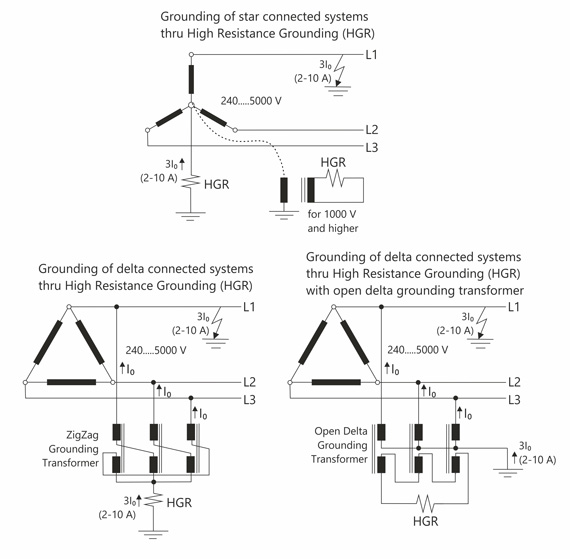

Os dispositivos de aterramento do neutro de alta resistência HRG(High Resistance Grounding) limitam a corrente de falha, colocando alta resistência entre o ponto neutro do transformador (ou gerador) e a terra. Uma vez que não é possível localizar o ponto de falha em sistemas ligados ao delta, é criado um ponto neutro artificial e o sistema delta pode ser aterrado. Isto permite uma corrente de falha de alguns amperes, e a localização do ponto de falha torna-se fácil. Quando o ponto neutro é aterrado através de alta resistência, a continuidade do funcionamento é fornecida durante a condição de falha e é fornecida corrente suficiente (tipicamente entre 2 A e 10 A) para facilitar a localização do ponto de falha.

A corrente de falha linha-terra aproximada nas redes 240-5000 V é:

  • Sistemas solidamente aterrados: 1000-6000 A
  • Sistemas aterrados de baixa resistência: 100-1000 A
  • Sistemas aterrados de alta resistência: 2-10 A
  • Sistemas não aterrados (ou delta): 0.3-2.8 A/km: 2-10 A





Características Gerais



  • Amperímetro analógico 0-10 A, Voltímetro analógico 0-250 V, com ajuste no painel
  • Interruptor automático na porta para desligar a alimentação
  • Botão de teste para indicação de avaria
  • Luz verde, indicação para condição normal
  • Alarme intermitente e luz vermelha durante uma falha de linha-terra
  • Seletor pulse/normal para expandir o pulso e intermitente durante de linha-a-terra
  • Contactos auxiliares gratuitos, para posição de pressão e alarme durante a falha

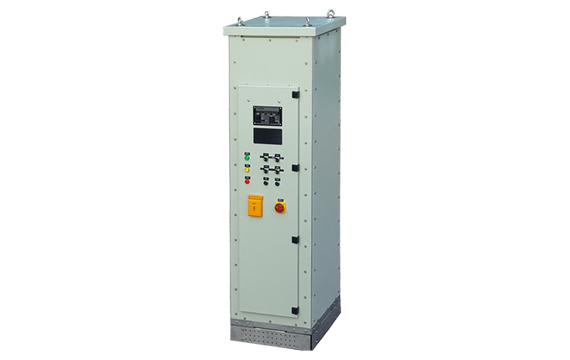

  • Dimensões (LxWxH) x 60 x 60 x 180 cm (Outros tipos de gabinetes disponíveis a pedido
  • Adequado para sistemas trifásias de 240-5000 V
  • Registo de dados opcional



Usage



Quando ocorre uma falha entre linha-terra, a corrente de falha será limitada a 2A (aprox.), simultaneamente serão geradas pulsações de aproximadamente 10A (em ciclos de 2 segundos: 1sec on /1sec off), isto proporcionará facilidade de medição. Atualmente, a utilização desta solução de pulso de curto prazo é mais comummente utilizada em sistemas HRG.

A medição é geralmente feita com amperímetro analógicos. O pinça do amperímetro move-se para fora do cabo até que a corrente da pulsação desapareça do visor analógico.

Os sistemas de aterramento de alta resistência são opções económicas e práticas, especialmente para sistemas com menos de 5000 volts.

À medida que a corrente de sequência zero (3Io) flui através do ponto neutro devido à capacidade da linha dos cabos, o nível de alarme HGR é definido para um ponto superior a 3Io..



Comparação dos métodos de aterramento
Cases Alta resistência Baixa resistência Sistema aterrado Sistema não aterrado
Serves Line - Neutral Load - - -
Nenhuma operação de comutação durante a ocorrência da primeira falha linha-terra - -
Immunidade de sobretensões transitorias -
Eliminação de perigos por arco elétrico - -
Facilidade de encontrar ponto de falha - -
Proteger o equipamento de danos causados pelo arco durante uma avaria - - -



Correntes de descarga
Tensão Nominal(V) Cabo
(240 mm2)
3Io (A/km)
Motor (A/1000HP) Condesadores amortecedores (A)
240-1000 0.3 0.01 ---
2400 1.0 0.1 0.78
4200 2.0 0.1 1.35
7200-12000 2.8 0.15 2.25
