Resistores de Detecção (Divisores Resistivos)


Os resistores de detecção NGR são conectados em paralelo ao resistor de aterramento do neutro. O resistor de detecção permite que um relé de proteção detecte uma falha do resistor de maneira contínua.

Os resistores de detecção são usados em combinação com relés de monitoramento de resistor de aterramento do neutro. O relé mede a resistência do NGR (Neutral Grounding Resistor), a corrente, e a tensão fase-terra do resistor de aterramento. O relé mede continuamente o valor ôhmico de NGR, e funciona se a resistência à terra neutra diferir do valor a que o relé é calibrado.

Os resistores de detecção são usados para monitorar a queda de tensão no resistor de aterramento do neutro, e em caso de falha de continuidade no NGR, o relé de monitoramento é ativado de acordo com a corrente é o tempo predefinidos.

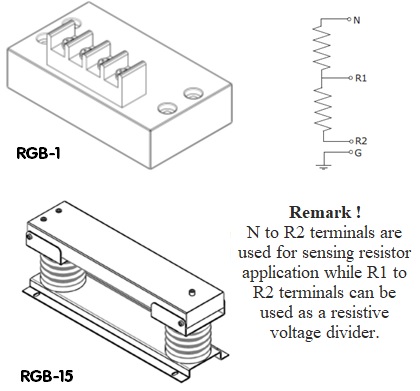

Os resistores de detecção Hilkar são usados para verificar a continuidade da resistência à terra, assim como podem ser usados como um divisor de resistência. A medição da tensão é efetuada através dos terminais R1 e R2 do divisor de resistência.





Tipo Tensão (kV) largura (W) (mm) Altura (H) (mm) Comprimento (L) (mm)
RGB-600V 0.60 60 25 105
RGB-5kV 5 110 200 390
RGB-15kV 15 125 200 420
RGB-25kV 25 125 330 780
RGB-35kV 35 150 460 1000

Consultar a fábrica para certificados de teste.
