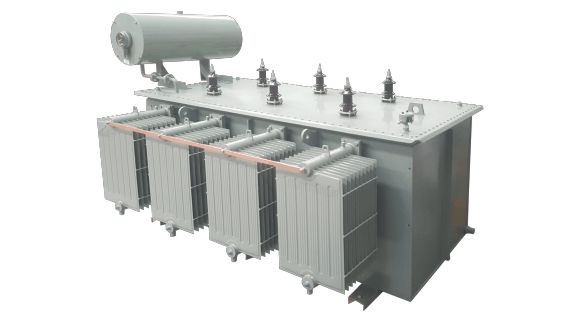

Reatores Limitadores de Corrente com Núcleo de Ferro


O reatores limitador de corrente com núcleo de ferro (CLR - current liming reactor) é um dos dispositivos de limitação de corrente de curto-circuito mais eficazes. Reduz o stress nas barras, isoladores, disjuntores e outros dispositivos de alta tensão. A utilização de CLRs é a forma mais prática e económica de limitação atual.

Os reatores limitadores de corrente devem ser instalados em sistemas de distribuição ou de transmissão sempre que a corrente de curto-circuito potencial calculada exceda a capacidade de rutura do comutador ou os elementos de interrupção associados. A reatividade indutiva é escolhida para ser baixa o suficiente para gerar uma queda de tensão aceitável durante o funcionamento normal, mas alta o suficiente para restringir um curto-circuito a um nível adequado para equipamentos instalados.

Também são utilizados como reatores de distribuição de carga para equilibrar a corrente em circuitos paralelos. Estes reatores são concebidos para suportar continuamente correntes de corrente e correntes de avaria durante um certo período de tempo.





Especificações Técnicas
Tensão Até 36 kV
Potência Ate 5 MVAr *
Frequência 50 Hz / 60 Hz
Enrolamento Alumínio ou Cobre
Temperatura -30°C to 55°C
Classe Térmica A class
Arrefecimento ONAN, ONAF
Normas IEC 60076-6
Opções

- Taps

- Gabinetes

- Plug-in bushing

*Consultar a fábrica para valores superiores.
