Resistores de Aterramento


Os resistores de aterramento (NGRs- Neutral Grounding Resistors) são usados para limitar a corrente de falha fase-terra para segurança de equipamentos e pessoal em sistemas industriais.

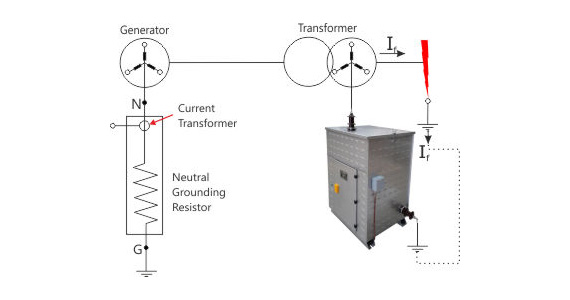

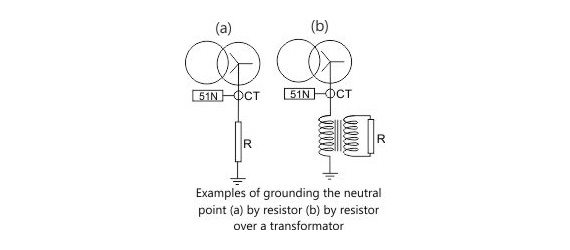

Em um sistema com neutro solidamente aterrado, a corrente de falha fase-terra é limitada apenas pela resistência do solo. A corrente de falta linha-terra pode ser muito alta e pode danificar transformadores, geradores, motores, fiação e outros equipamentos do sistema. Os NGRs(Neutral Grounding Resistors) são conectados entre o neutro do gerador ou transformador e a terra para aumentar a resistência fase-terra, e em caso de falha linha-terra, limitar a corrente a um nível seguro.





As vantagens do uso das NGRs incluem:

  • Redução das correntes da falha fase-terra, para assim melhorar a segurança dos equipamentos na rede elétrica de média tensão,
  • Redução de sobretensões transitórias que podem ocorrer durante as falhas fase-terra, além disso, permite seu monitoramento por meio de um relé de falha de aterramento,
  • Aumento da proteção de geradores, transformadores e equipamentos relacionados,
  • Redução de custos de operação e manutenção,
  • Aumento da segurança,
  • Fornece meios simples, confiáveis e seletivos de proteção,
  • Permite o uso de equipamentos e, em particular, cabos com níveis de isolamento mais baixos em comparação com um sistema solidamente aterrado,
  • Redução da tensão de passagem (step voltage)

O valor da corrente de falha deve ser limitado a um valor que possa ser manuseado com segurança pela máquina ou pelo transformador. Também precisa ser suficientemente alto para ser detetado pelos relés de proteção contra falhas entre a fase e a terra. Se o valor de resistência for demasiado elevado, a corrente de falha será muito baixa e não poderá ativar o relé de proteção contra falhas.





Em uma conexão trifásica em estrela, as capacitâncias formam-se contra a terra. No caso de uma falha de aterramento, essas capacitâncias podem ser carregadas com a tensão da linha e podem causar surtos transitórios. O NGR deve ter um valor que permita que as capacitâncias sejam descarregadas.

Os resistores também são classificados pelo tempo que podem suportar a corrente de falha. Durações típicas são de 5-10 segundos. Resistores com classificação de tempo alargado são usados em sistemas nos quais a confiabilidade do sistema é crítica como as indústrias de petróleo, minas, etc. Nestas situações, as resistências altas são usadas para resistir as falhas entre a fase a terra por longos períodos. Quando a falha entre a fase e a terra ocorre, um alarme será gerado. No entanto, o sistema continua a funcionar até à próxima desconexão programada.

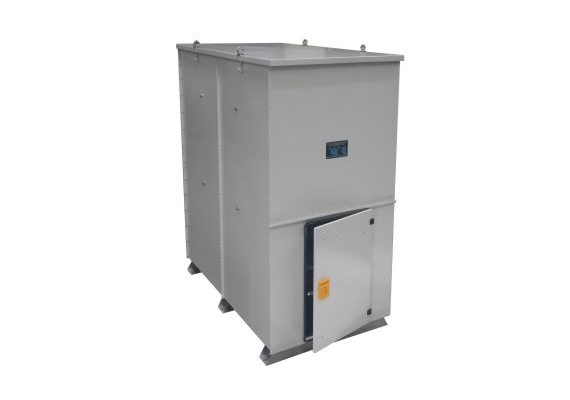

Os resistores de aterramento Hilkar são projetados para absorver uma grande quantidade de energia sem exceder os limites de temperatura definidos na norma IEEE 32. Os NGRs da Hilkar podem ser usados para instalação interior e exterior, e o ponto de conexão do neutro é colocado sobre um isolador de porcelana, para ser conectado pela parte inferior, superior ou lateral ou com um cabo (XLPE) (seção transversal mínima = 70mm2 de cobre ou 95mm2 de alumínio). O grau de proteção mais utilizado para os NGRs é o IP23, pois permite que os elementos de resistência arrefeçam mais facilmente e podem ser utilizados tanto em zonas costeiras como em desertos, porque os elementos resistentes são completamente de aço inoxidável e não são afetados por condições ambientais extremas. Os NGRs são fornecidos com orientações de manutenção e instalação. Estas diretrizes também indicam as definições recomendadas para cada resistor. Hilkar fornece suporte técnico completo para atender às especificações ou condições do seu site.







Opções de NGR



  • Suportes de elevação para separação do pavimento e segurança
  • Especialmente concebido para a instalação em áreas perigosas e extremas (certificação Ex-proof, ATEX)
  • Gabinetes de aço inoxidável ou alumínio a pedido
  • Fornecimento de transformadores de tensão
  • Fornecimento de relés de proteção
  • Entrada de porcelana e/ou saída

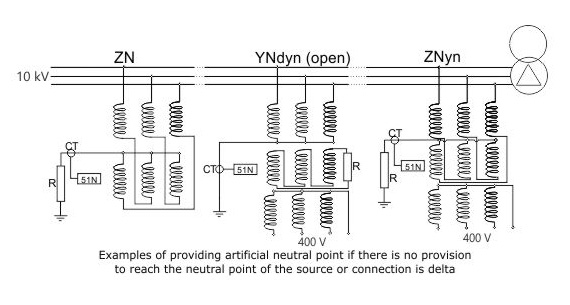

  • Fornecimento de transformador de aterramento
  • Seccionadores por meio de um comando motorizado ou manual, interruptores, pára-raios e aquecedores anti-condensação



Características Gerais



  • Elementos resistivos de aço inoxidável
  • Transformador de corrente incluído (EN 61869-2)
  • Ligações de elementos de resistência no local, em vez de ligações soldadas, que permitem a montagem imediata de peças de substituição no local
  • Pintado a pedido
  • Normalmente, gabinete de aço galvanizado a quente de 2 mm de espessura
  • Alta capacidade térmica para absorver correntes elevadas
  • Design para operar a altas altitudes a pedido
  • Olhos de elevação proporciona um manuseamento seguro
  • Construção robusta e resistente a choques
  • Cobertura de cima inclinada sólida para evitar a acumulação de água
  • Placa de identificação em aço inoxidável resistente à corrosão



Especificações Técnicas



  • Tensão Operacional: até 110 kV sistemas de linha a linha
  • Corrente Nominal : até 5000 A
  • Temperatura ambiente : até to 55oC (consultar para o funcionamento em temperaturas ambiente mais elevadas)
  • Resistência: Aço inoxidável (CrNi ou CrAl)
  • Grau de proteção: IP 23 (exterior), outros a pedido
  • Normas : IEEE 32, IEC 60137 & 60273, EN ISO 1461, EN 10346, EN 12 ISO 129 44, IEC 60071, IEC 60060, IEC 60529
  •



    Testes de Rotina



    • Medição da resistência do isolamento entre o gabinete e a resistência
    • Medição da resistência em DC
    • Testes dielétricos em blocos de resistência
    • Medição da espessura da galvanização e/ou da espessura da tinta



    Teste de protótipo



    • Teste de aumento de temperatura
    • Teste de nível de proteção do gabinete
    • Teste de impulso(1.2 / 50 µs)



    Testes Especiais (a pedido)



    • Medição de resistência CA
    • Teste sísmico
    • Teste de Resistência ao Isolamento (Megger)



    Detalhes da seleção



    • Tensão nominal do sistema (kV)
    • Tensão linha-a-neutra (kV)
    • Corrente avaliada desejada (A)
    • Valor de resistência desejado(ohm)
    • Tempo máximo de funcionamento (segundos) e ciclo de serviço
    • Entrada por buchas ou entrada de cabo
    • Características do transformador de corrente(se aplicável)
    • Seccionadores (se aplicável)
    • Opções especiais (se aplicável)
