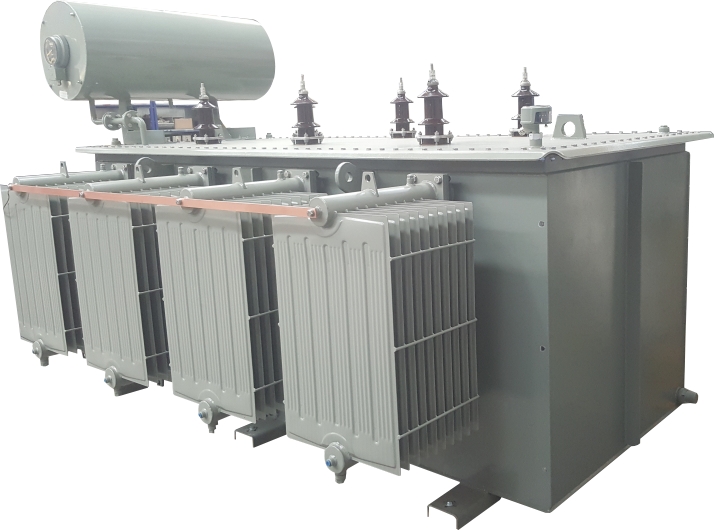

Reatores Limitadores de Corrente Magneticamente Protegidos Imersos em Óleo


O reator limitador de corrente (CLR-Current Limiting Reactor) é um dos dispositivos de limitação de corrente de curto-circuito mais eficazes. Reduz a tensão nos autocarros, isoladores, disjuntores e outros dispositivos de alta tensão. A utilização do CLR é a abordagem mais prática e económica na limitação de corrente.

Devem ser colocados reatores limitadores de corrente sempre que a corrente de curto-circuito prospetiva numa rede de distribuição ou de transmissão seja calculada para exceder a classificação de interrupção do comutador associado. A reatância indutiva é escolhida para ser baixa o suficiente para uma queda de tensão aceitável durante o funcionamento normal, mas alta o suficiente para restringir um curto-circuito à classificação do interruptor.

Também são utilizados como reatores de partilha de carga para equilibrar a corrente em circuitos paralelos. Estes reatores são concebidos de forma a suportar continuamente as correntes de correntes e falhas avaliadas durante um certo período de tempo.

Reatores Limitadores de Corrente Magneticamente Protegidos Imersos em Óleo, proporcionam um melhor desempenho térmico, onde as dimensões são bastante rigorosas. Além disso, devido à capacidade de escudo magnético, o melhor desempenho está garantido. Este tipo especial de reator limitador de corrente é totalmente testado para garantir a sua qualidade e durabilidade. Este produto é altamente solicitado pelos clientes para o seu melhor desempenho. Pode ser usado em várias indústrias para diferentes aplicações.





Especificações Técnicas
Tensão Up to 36 kV
Potência Até 5 MVAr *
Frequência 50 Hz / 60 Hz
Enrolamento Aluminio ou cobre
Temperatura -30°C to 55°C
Isolação Térmica A class
Arrefecimnento ONAN, ONAF
Normas IEC 60076-6
Opções

- Taps

- Gabinete

- Plug-in bushing

*Para valore superiores, consulte o fabricante.
