Reator de Derivação(shunt) de Média Tensão com Núcleo de Ferro Imerso em Óleo


Os reatores derivação atuam como amortecedores reativos para aumentar a eficiência do sistema de energia.

Os reatores de derivação são indutores que são usados para compensar a energia reativa capacitiva gerada por linhas de transmissão longas e de baixa carga, ou por cabos subterrâneos, permitindo assim o fluxo de energia ativo através do sistema e evitando também sobretensões. Os reatores de derivação podem ser ligados diretamente à linha de alimentação ou ao terciário do transformador de energia..

Os principais enrolamentos e circuito magnético estão submersos em óleo. O óleo de isolamento atua como um meio de arrefecimento, que pode absorver o calor dos enrolamentos do reator e conduzir o calor através do óleo.

O núcleo de um reator submerso em óleo é feito de materiais ferromagnéticos, com uma ou mais lacunas de ar incorporadas. Estes núcleos de ferro climatizado são concebidos para suportar não só as tensões mecânicas durante o funcionamento normal, mas também para suportar as condições de falha da rede.

Em sistemas de alta tensão, os reatores de derivação devem ser utilizados com filtros de amortecimento RC RC snubber filters devido ao facto de, nestes sistemas, as tensões transitórias de comutação serem extremamente elevadas e os dispositivos de comutação poderem ser danificados se não forem tomadas medidas adequadas de amortecimento.



Aplicações Típicas



São utilizados principalmente para a compensação reativa da potência das linhas de transmissão longas ou ligeiramente carregadas, bem como dos cabos subterrâneos utilizados em:

  • Parques eólicos
  • Sistemas de Trens Subteraneos
  • Sistemas de Distribuição Urbana
  • Zonas Industriais
  • Campos Universitarios
  • Subestações



Especificações Técnicas
Tensão Ate 36 kV
Potência Até 5 MVAr *
Tipo Imerso em óleo
Frequência 50 Hz / 60 Hz
Enrolamento Alumínio ou Cobre
Pintura RAL 7035, outro a pedido
Intervalo de Temperatura -30°C to 55°C
Classe Térmica A class
Arrefecimento ONAN, ONAF
Normas IEC 60076-6, IEEE Std. C57.21
Opções

- Taps

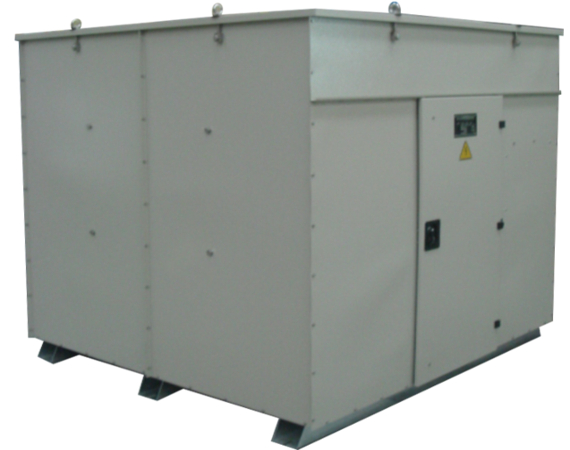

- Gabinete

- Solução completa com interruptor, circuito de amortecimento e relé de proteção

- Termometro

- Indicador de nível de oleo

- Respirador de gel de sílica

- Outros acessórios a pedido

*Consultar a fábrica para valores superiores.
