Filtros LCL

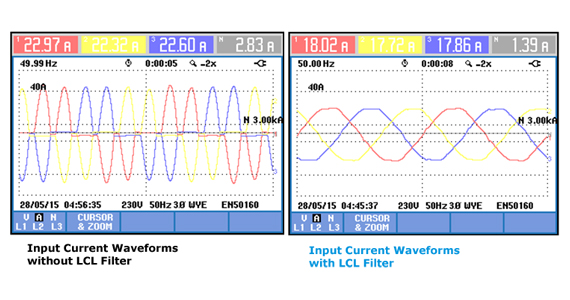

Os filtros harmónicos do tipo LCL são utilizados para filtrar as harmónicas atuais de entrada dos controladores do motor, com retificadores de díodos/tiristores de seis pulsos, onde a distorção harmónica excede os limites definidos pelas normas.



Vantagens



  • Está em conformidade com a norma IEEE 519-2014
  • Elimina harmónicas de baixa ordem
  • Melhora a eficiência e fiabilidade do sistema
  • Aumenta o fator de potência do sistema
  • Prolonga a vida útil do equipamento
  • Design de baixas perdas
  • Fácil de instalar
  • Operação sem ressonância com a linha
  • Adequado para funcionamento com vários controladores
  • Solução rentável



Usos típicos



  • Indústria do petróleo e do gás
  • Indústria têxtil
  • Instalações comerciais
  • Centros de Dados (Computacional)
  • Industria de Celulose e papel
  • Indústria Metalúrgica
  • Indústria dos Plásticos
  • Elevadores e escadas rolantes
  • Retificadores industriais
  • Fornos de indução





Especificações técnicas
Potência nominal do motor de acionamento 0.3kW-630kW (operação paralela para potências superiores)
Tensão de funcionamento nominal Tensão nominal ate 690V
Frequência de funcionamento nominal 50Hz - 60 Hz
Corrente Nominal 1A - 4250A
Distorção da corrente de entrada < 8% @ carga completa
Regulação da tensão < 5% (sem carga para carga completa)
Eficiência >99% @ carga nominal
Capacidade de sobrecarga 1.6 x corrente nominal (1 min/hour)
Grau de proteção IP20 (grau de proteção superior a pedido)
Temperatura Ambiente -30°C to +50°C
Altitude < 1000m
Normas IEC 60076 (reatores), IEC 60871 (capacitores), IEEE std.519-2014 (harmónicas)
