Reatores de Linha/Carga com Núcleo de Ar

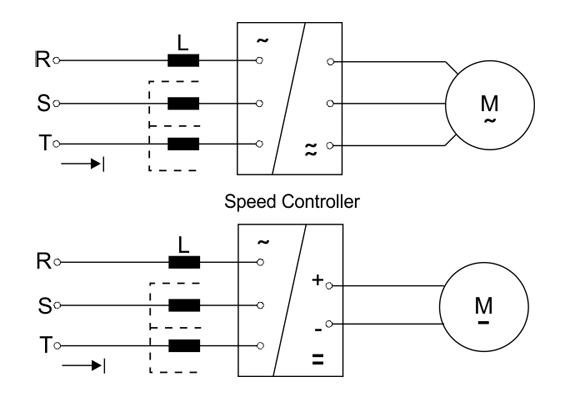

Os reatores de linha e os reatores de carga estão geralmente ligados em série aos terminais de entrada e/ou saída de equipamentos trifásicos, tais como controladores de velocidade do motor, inversores e sistemas UPS. Estes equipamentos utilizam semicondutores como transistores e díodos e, por isso, criam distorções harmónicas e picos de comutação elevados (dv/dt). A utilização deste tipo de equipamentos tem vindo a expandir-se à medida que a tecnologia avança. No entanto, os efeitos negativos destes equipamentos não devem ser negligenciados.

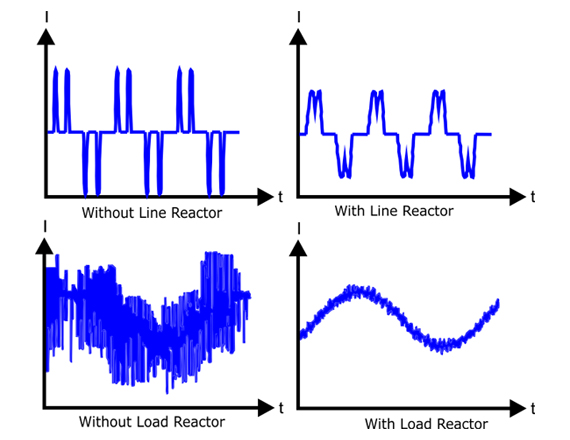

A utilização de reatores de linha e de carga reduz os efeitos adversos da utilização destes equipamentos:

  • Corrente de partida limitada
  • Redução do ruído do motor
  • Temperatura reduzida do motor
  • Redução da distorção harmónica
  • Aquecimento reduzido do motor
  • Redução de sobretensões transitorias
  • Seleção mais simples de fusíveis de proteção, dependendo da corrente do motor avaliado

Estes reatores foram concebidos para proporcionar uma queda de tensão de 4%. Valores de queda de tensão diferentes são oferecidos a pedido.

Todos os reatores da linha Hilkar e reatores de carga são projetados especificamente para diferentes aplicações, considerando a tensão, corrente, indutância, tipo de aplicação, harmónica, interarmónica, tamanho, eventos transitórios como as características de comutação e perda necessárias para fornecer o design mais eficiente e económico. Todos os testes de rotina são realizados de acordo com o IEC 60076-6 ou outras normas, dependendo da exigência do cliente. Os relatórios de teste do protótipo estão disponíveis mediante solicitação. Todos os relatórios de teste são enviados ao cliente. O programa de testes básicos inclui alguns ou todos os seguintes testes:

  • Ensaios de rotina (medição de indutância e resistência, teste potencial aplicado (1 min) e teste de impulso)
  • Teste de resistência a curto-circuito
  • Teste de aumento de temperatura
  • Teste de nível do ruido
  • Teste sísmico







Características



  • Concebidos e testados de acordo com as normas IEC e IEEE aplicáveis
  • Alto Fator de Qualidade (Q)
  • Alta capacidade térmica
  • Alta resistência mecânica para resistir a forças de curto-circuito
  • Os espaçadores de fibra de vidro são usados para facilitar o arrefecimento
  • Design compacto, dimensões podem ser ajustadas de acordo com as necessidades específicas do cliente
  • Design sem necessidade de manutenção
  • Layout lado a lado, delta ou vertical dependendo da disponibilidade do espaço
  • Protegido com verniz isolante e tinta resistente à corrosão
  • Disponível com suportes de alumínio, aço galvanizado quente ou suportes de betão
  • Bases de elevação disponíveis
  • Gabinetes disponiveis a pedido



Especificações Técnicas
Tensão Até 36 kV
Tipo Núcleo de Ar
Altitude Até 1000m*
Instalação Interior / Exterior
Classe Termica Class F (155°C)
Enrolamento Aluminio ou cobre
Material de Isolamento F class film ou encapsulado em fibra de vidro impregnado em epóxi
Intervalo de Temperatura -40°C to 55°C
Arrefecimento Ar Natural (AN)
Opções Derivações com configuração dos terminais DIN ou NEMA

*Consultar a fabrica para valores maiores.
