Resistores de Filtro de Harmônicas


O uso generalizado de cargas não lineares, como equipamentos baseados em electrónica de potência e fornos de arco elétrico, em todo o mundo prejudica a qualidade da energia elétrica. Um dos parâmetros mais importantes para a definição da qualidade de serviço é a distorção harmónica.

A distorção harmônica em uma rede elétrica causa:

  • Aquecimento de equipamentos
  • Falha no isolamento devido ao sobreaquecimento e picos de tensão mais elevados do que a tensão nominal fundamental (50Hz ou 60Hz)
  • Avaria do equipamento (deteção falsa de cruzamento zero em dispositivos eletrónicos)
  • Interferência de comunicação ou ruído
  • Funcionamento incorreto dos fusíveis e interruptores

Os filtros harmónicos passivos são os dispositivos mais utilizados para reduzir a distorção harmónica numa rede. Estes filtros são construídos a partir de componentes passivos de RLC, isto é, resistências, indutores e condensadores.

Estas resistências são utilizadas tanto para controlar a percentagem de harmónicas a filtrar e para dissipar o calor correspondente a essas correntes harmónicas ou para reduzir o risco de amplificação devido a problemas de ressonância paralelas.

Em algumas aplicações industriais, tais como fornos elétrico a arco, as resistências são adicionadas à topologia do filtro harmónico para lidar com uma ampla gama de frequências harmónicas e interarmónicas, quer para filtrar harmónicas indesejadas ou inter-harmónicas na quantidade ideal, ou pelo menos para não ampliá-las.

As resistências de amortecimento do filtro harmónico podem ser utilizadas em filtros harmónicos de ordem única, de segunda ordem, tipo C e de passagem,dependendo do tipo de carga e finalidade.



Especificação técnica
Tensão Até 36 kV
Altitude Até 1000 m *
Instalação Interior / Exterior
Elemento resistivo Aço Inoxidavél
Grau de Proteção IP 23 (exterior), outros a pedido
Temperatura -40°C to 55°C
Arrefecimento Ar natural / Óleo natural / Ar forçado
Opções Derivações, com configuração terminal de acordo com DIN ou NEMA

*Consultar a fábrica para valores superiores de altitude.

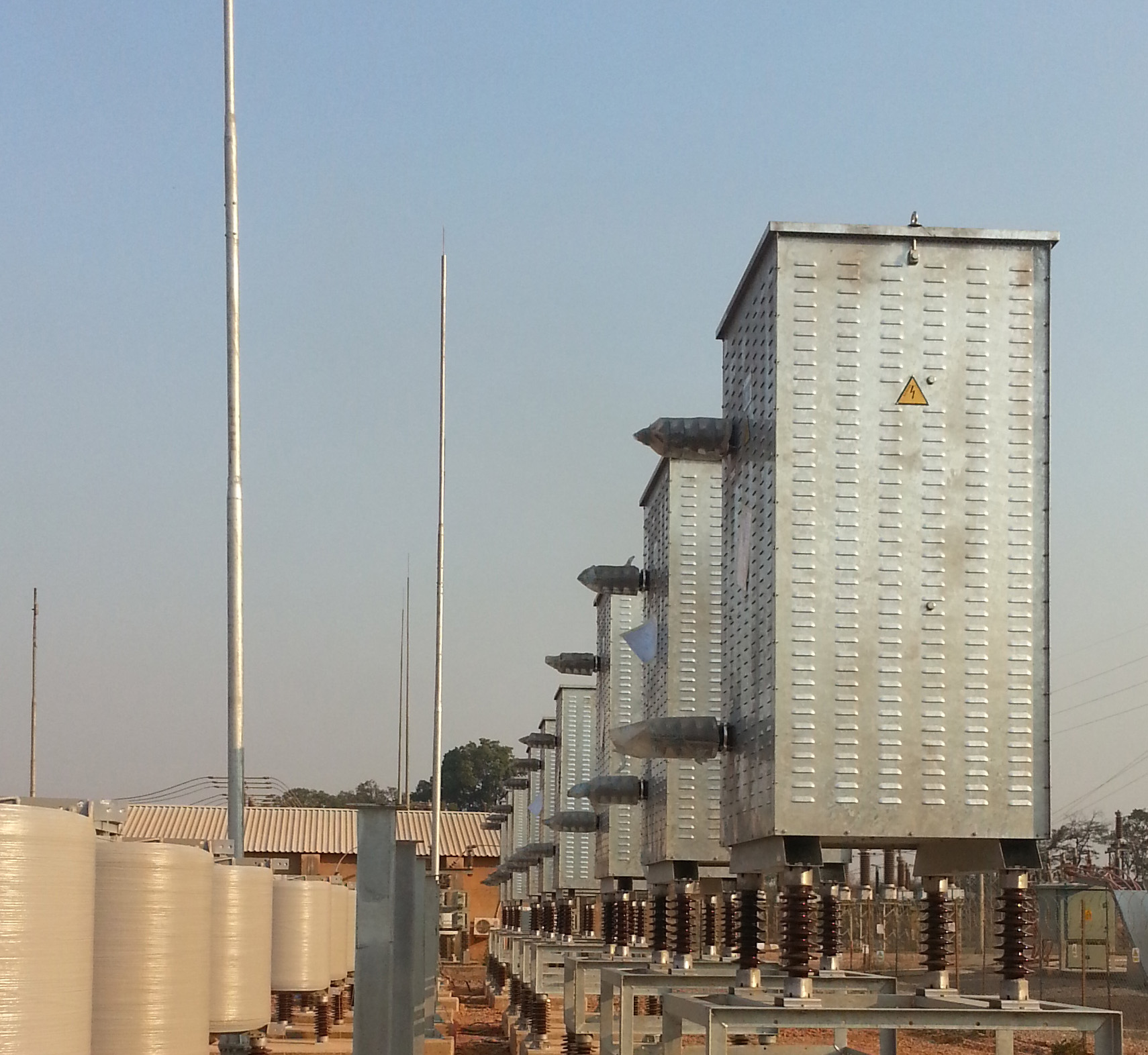

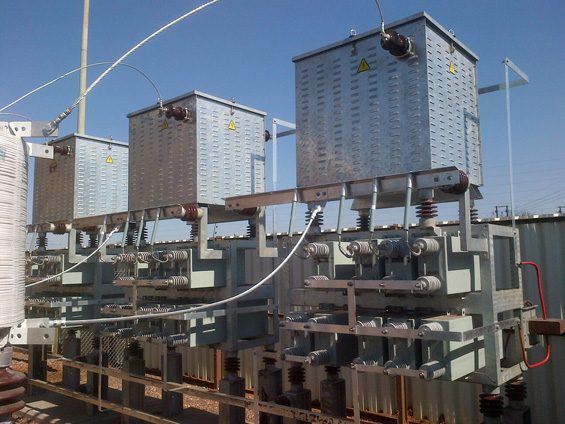

Os resistores de filtro de harmónicas Hilkar são especificamente concebidas, dependendo da sua aplicação, tendo em conta a tensão, a corrente, a indução, o tamanho, as características de perda necessárias para fornecer o design mais eficiente aos preços mais económicos.



Características



  • Projetado e testado para as normas IEC e IEEE
  • Elementos de resistência em aço inoxidável
  • Excelente resistência à alta tensão
  • Elementos de resistência de baixa indução para fácil afinação
  • Alta capacidade térmica
  • Capacidade de alimentação adequada para situações de ativação de filtros e de arranque do transformador (inrush)
  • Coberturas de aço inoxidável, aço galvanizado quente ou alumínio a pedido
  • Corrosão e tinta eletrostática resistente ao calor para aplicações interiores e exteriores
  • A pedido, é possível incluir isoladores com elevada distância de fuga, para instalações em áreas altamente contaminadas e altitudes elevadas (>1000m)
  • Design compacto, dimensões podem ser ajustadas de acordo com as necessidades específicas do cliente
  • Ventiladores de arrefecimento a pedido
  • Suportes de alumínio, aço galvanizado quente ou suportes de betão estão disponíveis
  • Suportes de elevação disponíveis
  • Pintura para altas temperaturas a pedido
  • Entrada por buchas ou entrada de cabo
  • Ligações de elementos de resistência no local, em vez de ligações soldadas, que permitem a montagem imediata de peças de substituição no local
