Trappes de ligne PLC

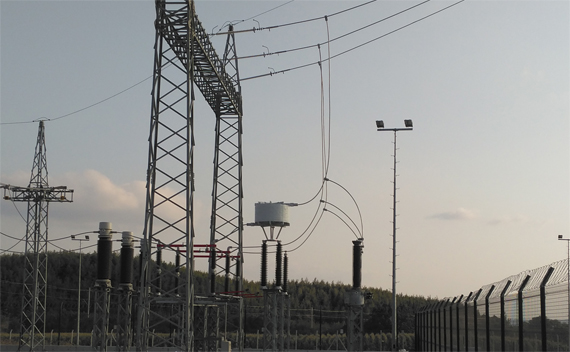

Les trappes de ligne sont utilisées dans les réseaux de transmission et de distribution. Ces trappes de lignes sont les composants clés des systèmes porteurs de lignes électriques (PLC) et sont utilisées pour les signaux de télécommande, de communication vocale, la mesure à distance et la commande entre les sous-stations des réseaux de distributions électriques.

Les trappes de lignes sont utilisées pour empêcher les signaux à haute fréquence d'aller vers des directions indésirables.



Caractéristiques



  • Standard: IEC 60353, IEEE Std. C93.4, IEEE Std. 643
  • Fabriqué selon la capacité de court-circuit souhaitée
  • Son poids léger facilite le montage
  • Les creux de refroidissement fournissent une basse température d'enroulement
  • Facilité de changement de la boîte de syntonisation sans démontage de la bobine lorsque les changements de fréquence d'accord sont nécessaires
  • Possibilité d'installation sur les transformateurs capacitifs de tension, les isolateurs de support ou en suspension
  • Capacité parasite faible et facteur de qualité élevé (Q)
  • Sphères Corona à plus de 245 kV
  • épaisseur de bande basse, haute et double
  • Protection contre les surtensions en cas de court-circuit
  • Disponible pour presque tous les types de bornes de conducteurs
  • Configuration DIN ou NEMA du terminal



Détails de la sélection



  • Inductance de la trappe de ligne (mH)
  • Courant nominal (A), à 50 ou 60 Hz
  • Courant de court-circuit (kA) et durée

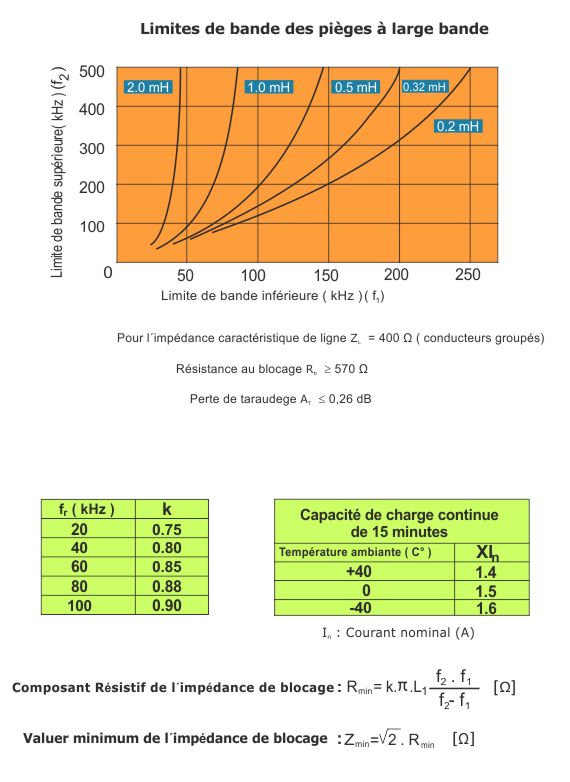

  • Plage de fréquences de blocage (kHz)
  • Tension réseau (kV)
  • Impédance de blocage Zb
  • Composant résistif de l'impédance de blocage, Rb
  • Dispositif de montage pour transformateur de tension capacitif (piédestal ou suspension)
  • Bornes de raccordement exigences spéciales (DIN ou NEMA)
  • Barrière d'oiseau



Courant nominal (A) Courants de court-circuit standard (kA / 1 seconde) Inductance (mH)
400 10-16 0.10 / 0.20 / 0.315 / 0.4 / 0.50 / 1.00 / 2.00
630 16-20
800 20-25
1000 25-31.5
1250 31.5-40
1600 40-50
2000 50-63
