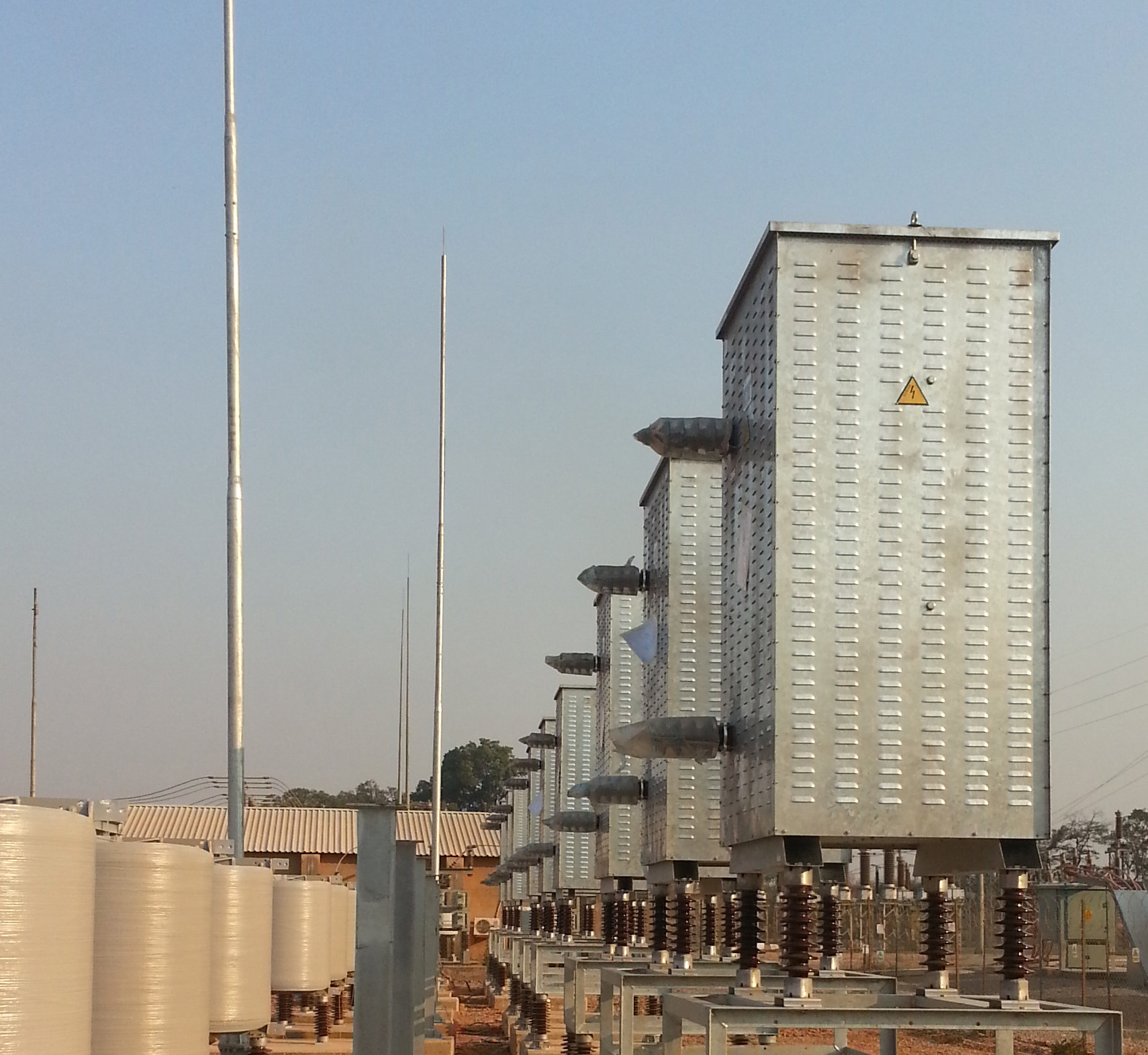

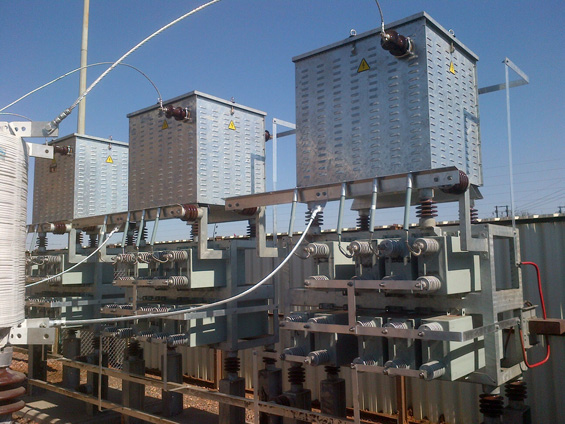

Résistances à filtre harmonique


L'utilisation généralisée dans le monde de charges non linéaires comme les équipements nécessitant une électronique de puissance, les fours à arc électrique et les fours à induction ,entravent la qualité de l'énergie électrique. L'un des paramètres le plus important pour définir la qualité de la puissance est la distorsion harmonique.

Dans un réseau la distorsion harmonique provoque les effets suivants:

  • Le chauffage de l'équipement
  • L'Insonorisation due à une surchauffe et à des pics de tension plus élevés que la tension fondamentale qui varie de manière sinusoïdale de 50 ou 60 hertz
  • Le dysfonctionnement de l'équipement (fausse détection de zéro passage sur les dispositifs électroniques de puissance)
  • Des interférences de communication ou de bruit
  • Un mauvais fonctionnement du fusible et des disjoncteurs

Les filtres harmoniques passifs sont les dispositifs les plus couramment utilisés pour réduire la distorsion harmonique dans un réseau. Ces filtres sont constitués de composants RLC passifs, c'est-à-dire de résistances, de réacteurs et de condensateurs.

Ces résistances sont utilisées soit pour contrôler le pourcentage d'harmoniques à filtrer et pour dissiper la chaleur correspondant à ces courants harmoniques, soit pour diminuer le risque d'amplification due à des problèmes de résonance parallèles.

Dans certaines applications industrielles telles que les fours à arc et les fours à induction, des résistances sont ajoutées à la topologie du filtre harmonique pour faire face à une large bande de fréquences d'harmoniques et d'interharmoniques. Ainsi les harmoniques ou interharmoniques indésirables sont filtrés à un niveau optimal, ou du moins leurs amplifications sont empêchées.

Les résistances de filtre harmonique peuvent être utilisées dans des filtres harmoniques monodisciplinaires, de deuxième ordre, de type C et à passe-haut, selon le type de charge et l'objet.



Caractéristiques techniques
Tension Jusqu'à 36 kV
Altitude Jusqu'à 1000 m *
Installation Intérieur / Extérieur
Matériel de résistance Alliage d'acier inoxydable
Degré de protection IP 23 (extérieur), autres sur demande
Température -40°C à 55°C
Refroidissement Air naturel / Huile naturelle / Air forcé
Options Configuration DIN ou NEMA

* Consultez l'usine pour des valeurs plus élevées.







Toutes les résistances de filtre harmonique Hilkar sont conçues sur mesure pour différentes applications en considérant la tension, le courant, l'inductance, la taille et les caractéristiques de perte qui sont nécessaires pour fournir la conception la plus efficace aux prix les plus économiques.



Caractéristiques



  • Conçu et testé selon les normes IEC et IEEE
  • Eléments de résistance en acier inoxydable
  • Excellente résistance à haute tension
  • Eléments de résistance à inductance faible pour un réglage facile
  • Haute capacité thermique
  • Compatibilité de puissance pulsée pour l'activation du filtre et pour les courants d'enclenchement de transformateur
  • Boitier en acier inoxydable, en acier galvanisé ou en aluminium sur demande
  • Peinture électrostatique anti-corrosion et anti-chaleur pour les applications intérieures et extérieures
  • Isolateurs à grande distance de fuite sur demande pour les zones fortement polluées et les hautes altitudes
  • Conception compacte, les dimensions peuvent être ajustées en fonction des besoins spécifiques du client
  • Ventilateurs de refroidissement sur demande
  • Des supports en aluminium, en acier galvanisé à chaud ou en béton sont disponibles
  • Des stands d'élévation sont disponibles
  • Peinture résistant à la chaleur sur demande
  • Entrée douille ou entrée câble
  • Raccords d'éléments de résistance boulonnés au lieu de connexions soudées, sur demande
