Réacteurs shunt à base de fer (MT)


Les réacteurs shunt immergés dans l'huile avec un noyau de fer agissent comme un absorbeur de puissance réactive pour augmenter l'efficacité énergétique du système d'alimentation.

Les réacteurs shunt sont utilisés pour compenser la puissance réactive capacitive générée par les lignes de transmission longues et peu chargées ainsi que les câbles souterrains. Ils permettent ainsi l'écoulement de plus de puissance active à travers le système tout en évitant les surtensions. Les réacteurs shunt peuvent être directement connectés à la ligne d'alimentation ou à un enroulement tertiaire d'une puissance à trois enroulements ou à un transformateur de puissance.

Les enroulements principaux et le circuit magnétique sont immergés dans l'huile. L'huile isolante sert de milieu de refroidissement, qui peut à la fois absorber la chaleur des enroulements du réacteur et conduire la chaleur à travers l'huile.

Le noyau d'un réacteur immergé dans l'huile est fait de matériaux ferromagnétiques, avec un ou plusieurs trous d'air intégrés. Ces noyaux de fer à air comprimé sont conçus pour résister non seulement aux contraintes mécaniques en fonctionnement normal, mais aussi pour résister aux conditions de défaut dans le réseau.

Dans les systèmes à haute puissance et à haute tension, les réacteurs shunt doivent être utilisés avec les filtres amortisseurs RC, car les tensions transitoires sont extrêmement élevées et les dispositifs de commutation peuvent être endommagés sans mesures d'amortissement adéquates.



Applications typiques



Les réacteurs shunt immergés dans l'huile sont principalement utilisé pour la compensation de puissance réactive des lignes de transmission longues ou légèrement chargées ainsi que pour les câbles souterrains utilisés dans:

  • Parcs éoliens
  • Métro
  • Systèmes de distribution urbains
  • Zones industrielles
  • Campus universitaires
  • Sous-stations



Caractéristiques techniques
Tension Jusqu'à 36 kV
Puissance Jusqu'à 5 MVAr *
Type Immergés dans l'huile
Fréquence 50 Hz / 60 Hz
Enroulement Enroulement en aluminium ou en cuivre
Peinture RAL 7035 ou autres couleurs sur demande
Température -30°C à 55°C
Classe d'isolation Classe A ou personnalisation
Refroidissement ONAN, ONAF
Normes IEC 60076-6, IEEE Std. C57.21
Options

- Niveau

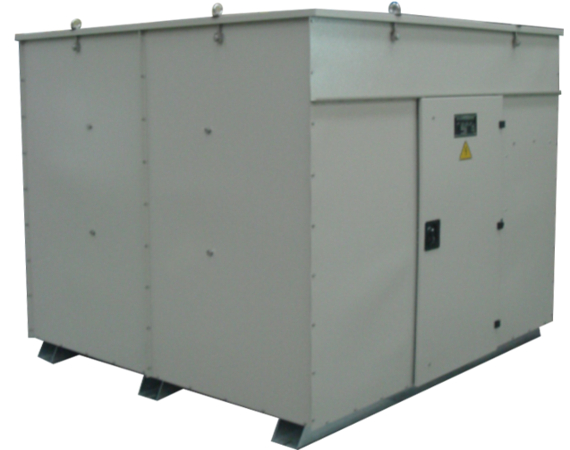

- Boîtier

- Solution complète avec CB, circuit amortisseur et relais de protection

- Thermomètre

- Indicateur de niveau d'huile

- Gel de silice

- Autres accessoires sur demande

* Consultez l'usine pour des valeurs plus élevées.
