Réacteurs de filtre harmonique à base d'air


L'utilisation de charges non linéaires comme l'électronique de puissance et les fours électriques a augmenté au cours des dernières décennies. De telles charges diminuent la qualité d'alimentation du réseau auquel elles sont connectées. L'un des paramètres les plus importants pour définir la qualité de puissance est la distorsion harmonique.

La distorsion harmonique dans un réseau provoque:

  • Echauffement dans les appareils électriques
  • Insonorisation due à une surchauffe et à des pics de tension plus élevés que la tension fondamentale nominale (50Hz ou 60Hz) signal sinusoïdal
  • Dysfonctionnement de l'équipement (fausse détection de passage zéro sur les dispositifs électroniques de puissance)
  • Interférences de communication
  • Augmentation du bruit dans les machines électriques
  • Mauvaise fonctionnement du fusible et des disjoncteurs

Les filtres harmoniques passifs sont les dispositifs les plus couramment utilisés pour réduire la distorsion harmonique dans un réseau. Ces filtres sont constitués de composants RLC passifs, c'est-à-dire de résistances, d'inductances et de condensateurs.

Les inducteurs (réacteurs) dans ces filtres servent à fournir un chemin de résonance avec les condensateurs existant dans le filtre harmonique. En ajustant de manière appropriée la fréquence de résonance d'un filtre harmonique, les courants harmoniques indésirables injectés par les charges non linéaires sont empêchés d'entrer dans le réseau électrique. Ce réglage est très important pour réduire la distorsion harmonique dans un réseau. Les réacteurs à filtre harmonique peuvent être utilisés dans des filtres mono-réglés, de deuxième ordre et de type C selon le type de charge et l'objectif. De plus, ils peuvent être utilisés en série avec des systèmes de transmission à courant alternatif flexible (FACTS) tels que le compensateur statique VAR (SVC), le compensateur statique synchrone (STATCOM) et la transmission directe à haute tension (HVDC) afin de réduire la quantité d'harmoniques injectés par ces systèmes dans le réseau électrique.

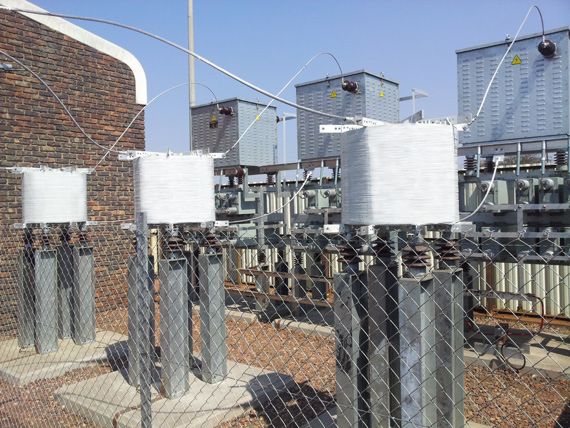

A un niveau de tension moyen, on utilise habituellement des réacteurs de type sec à air comme réacteurs à filtre harmonique. N'ayant pas de noyau magnétique, les réacteurs à noyau d'air sont exempts de saturation. Ils peuvent être installés à l'extérieur et à l'intérieur tant que le chemin de flux magnétique est considéré pendant l'installation afin de rester à l'écart du matériau ferromagnétique en cours d'utilisation.

Dans certaines applications industrielles telles que les fours à arc et les fours à induction, il est essentiel de filtrer certains harmoniques avant d'amplifier les interharmoniques existants. Sinon, des surchauffes ou des surtensions excessives peuvent survenir et dégrader la durée de vie des équipements. De plus, les clients industriels sont obligés d'obéir au courant harmonique et aux limites de tension harmoniques définie par des normes telles que l' IEEE 519.92 qui respectent le niveau de tension et le rapport entre la puissance de court-circuit et la puissance de charge. Par conséquent, en considérant une large bande de fréquence des harmoniques et des interarmoniques, le réglage de la fréquence d'accord et la notation des réacteurs sont très importantes.

Tous les réacteurs à filtres à air harmonique Hilkar sont conçus pour différentes applications en considérant la tension, le courant, l'inductance, le type d'application (ou le type de filtre), les harmoniques, l'interharmonique, la taille, les événements transitoires tels que les commutations et les caractéristiques de perte requises. Les réacteurs à filtres à air harmonique Hilkar fournissent la conception la plus efficace au prix le plus économique. Tous les tests de routine sont effectués conformément à la norme EN 60289 ou à d'autres normes en fonction de la demande du client. Tous les rapports de test sont soumis au client. Le programme de test de base comprend les tests suivants:

  • Tests de routine (inductance, résistance, essai de tenue à la tension d'isolation monophasée d'une minute et essai de résistance à la tension d'impulsion)
  • Essai de résistance au court-circuit
  • Test de montée en température
  • Test de niveau sonore
  • Essai sismique







Caractéristiques techniques
Tension Jusqu'à 36 kV *
Fréquence fondamentale 50-60 Hz
Courant harmonique Ih = 0.3I1
Courant maximal Imax = 2I1 pendant 60 secondes
Type Sec, Air Core
Fréquence (ordre harmonique) Jusqu'à 2,5 kHz (50 Hz harmonique pour les systèmes de 50 Hz)
Altitude Jusqu'à 1000m *
Installation Intérieur / Extérieur
Classe d'isolation Classe F ou personnalisation
Matériau de bobinage Aluminium ou Cuivre
Degré de protection IP00 (intérieur), IP23 (extérieur), autres sur demande
Écart de température -40°C à 55°C
Peinture RAL 7035, autres couleurs sur demande
Refroidissement Air naturel (AN)
Options Configuration DIN ou NEMA du terminal

* Consultez l'usine pour des valeurs plus élevées.
