Dispositifs de mise à la terre neutres à haute résistance


Dans les systèmes industriels, les aspects les plus importants sont la conception et le fonctionnement des systèmes 240-5000 V, la continuité du service, et la sécurité du personnel et de l'équipement. L'utilisation du système à haute résistance de mise à la terre fournit un système sûr, fiable et économique pour les réseaux 240-5000 V.

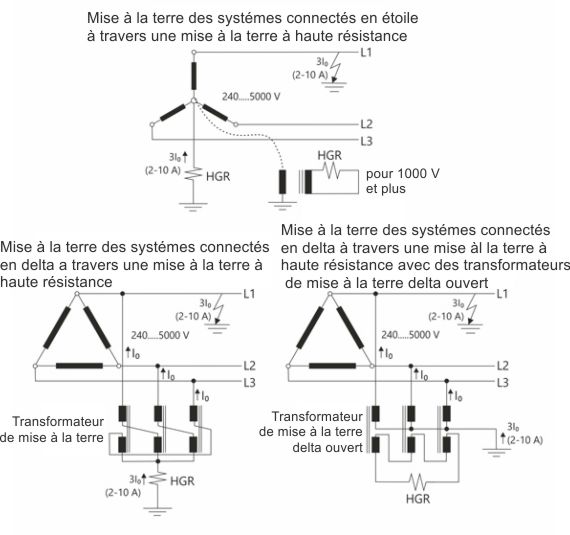

Les systèmes de mise à la terre à haute résistance limitent le courant de défaut en plaçant une résistance élevée entre le point neutre du transformateur (ou générateur) et la terre. Dans les systèmes connectés en delta, étant donnée qu'il n'est pas possible de localiser le point de défaut, un point neutre artificiel est créé afin de connecter le système delta à la terre. Cela permet un courant de défaut de faible ampères et de facilité la localisation du point de défaut. Lorsque le point neutre est mis à la terre par une résistance élevée, en cas de défaut, la continuité du fonctionnement est assurée et un courant suffisant (généralement entre 2 A et 10 A) est fourni pour faciliter la localisation du point de défaut.

Dans les réseaux 240-5000 V, le courant de défaut approximatif phase-terre est:

  • Systèmes solidement mis à la terre: 1000-6000 A
  • Systèmes mis à la terre à faible résistance: 100-1000 A
  • Systèmes mis à la terre à haute résistance: 2-10 A
  • Système de câblage non mis à la terre (ou delta): 0,3-2,8 A / km: 2-10 A

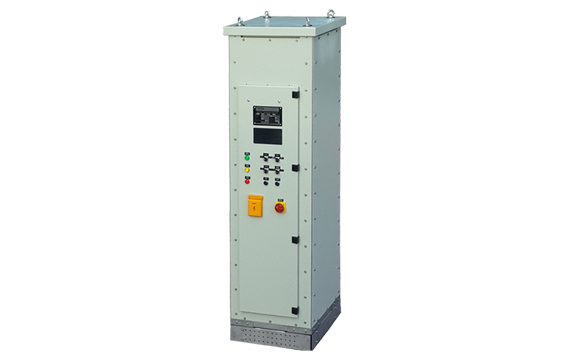

Caractéristiques générales



  • 0-10 A Ampèremètre analogique sur le panneau et 0-250 V Voltmètre analogique avec réglage sur panneau
  • Interrupteur automatique de porte pour coupure de courant
  • Bouton de test pour indiquer le défaut
  • Lumière verte pour les conditions normales
  • Activation d'une alarme intermittente et d'une lumière rouge en cas de défaut à la terre
  • Sélecteur Pulse / Normal pour amplifier le défaut de courant et permettre une impulsion intermittente en cas de défaut à la terre
  • Contacts de support en cas de défaut à la terre, de position PULSE et d'alarme
  • Les dimensions (LxWxH)= 60 x 60 x 180 cm (Autres types de boîtiers disponibles sur demande)
  • Convient pour les systèmes triphasés 240-5000 V
  • Systèmes d'enregistrement de défaut (optionnel)



Utilisation



Lors de la localisation du point de contact terre de la phase et de la terre, le courant de défaut est limité à environ 2A. Le courant de défaut génère ainsi environ 10A d'impulsions (environ 1 seconde en marche, 1 seconde en arrêt). De par sa facilité de mesure, dans les systèmes de mise à la terre à haute résistance, l'utilisation d'impulsions de courte durée est l'application la plus courante.

Afin de déterminer l'emplacement du défaut, la mesure est généralement effectuée par des ampèremètres analogiques avec un large serrage. L'ampèremètre à pince est tenu le long du câble triphasé jusqu'à ce que le courant d'impulsion disparaisse sur l'affichage analogique.

Les systèmes de mise à la terre à haute résistance sont économiques et pratiques, surtout pour les systèmes de moins de 5000 volts.

Etant donné que les courants de séquence zéro (3Io) passent par le point neutre en raison de la capacité de ligne des câbles, le niveau d'alarme du dispositif de mise à la terre à haute résistance est réglé à un point qui est supérieur à 3Io.



Comparaison des méthodes de mise à la terre
Les cas Haute Résistance Faible résistance Mise à la terre directe Sans mise à la terre
Sert à la charge Ligne - Neutre - - -
Pas de déclenchement des disjoncteurs lors de l'apparition du premier défaut à la terre - -
Prise sous contrôle des surtensions transitoires -
Élimine les risques d'arc électrique - -
Facilité de localisation du premier point de défaut - -
Protection de l'équipement contre les dommages thermiques - - -



Courants de décharge
Tension réseau (V) Câble
(240 mm2)
3Io (A/km)
Moteur (A/1000HP) Condensateurs d'amortissement (A)
240-1000 0.3 0.01 ---
2400 1.0 0.1 0.78
4200 2.0 0.1 1.35
7200-12000 2.8 0.15 2.25
