Testeurs d'injection de courant primaire


Le testeur d'injection de courant primaire est conçu pour tester le relais protecteur et les disjoncteurs et également pour tester le rapport des transformateurs de courant à des courants variables élevés.

Un courant de test est injecté dans le côté primaire d'un système pour déterminer comment le système se comporte à des niveaux de courant particuliers. Ce test permet de déterminer si le relais se déclenche et le temps nécessaire de circulation du courant pour que le relais se déclenche.

Des scénarios de chargement indépendants sur chaque phase peuvent être appliqués.



Zone d'utilisation



  • Injection de courant primaire triphasé
  • Contrôle des relais de protection
  • Test des dispositifs thermiques et magnétiques
  • Test d'élévation de température et test de déclenchement des disjoncteurs et des points de jonction



Mode d'emploi

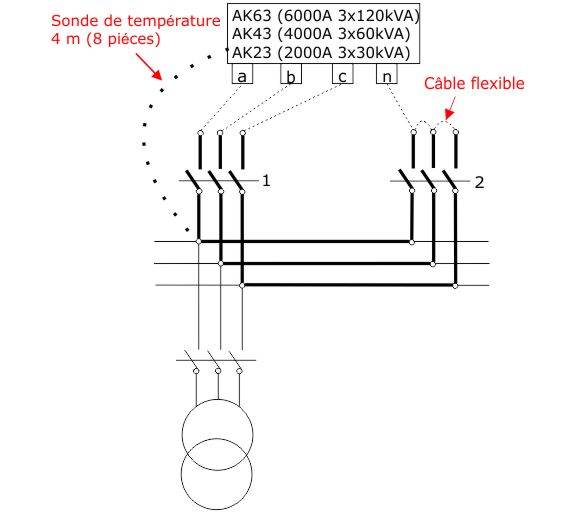

En fonction du test à effectuer, tourner la position de l'indicateur sur la sélection appropriée (exemple: 3x2.5 V 4000 A ou 3x400 V 45 A). Installer les connexions intermédiaires avec des câbles de densité de courant de 2A / mm2 minimum avec des sections et une longueur égale. Si un écart est laissé entre les câbles de transport de courant, le courant maximum ne peut pas être atteint en raison de l'effet de l'inductance. La meilleure solution est d'avoir un contact entre les câbles porteurs de courant. Les sondes thermométriques doivent être raccordées aux points de mesure à l'aide de pinces ou de bandes.





Caractéristiques techniques AK23 (3x30kVA) AK43 (3x60kVA) AK63 (3x120kVA)
Entrée 3x400 V
130 A
3x400 V
260 A
3x400 V
520 A

Sortie 3x(0-400) V
0-130 A AC
3x(0-400) V
0-260 A AC
3x(0-400) V
0-520 A AC
Deuxième sortie 3x(0-15)V
3x(0-2000)A AC
3x(0-15)V
3x(0-4000)A AC
3x(0-20)V
3x(0-6000)A AC
Poids (kg) 500 640+100 700+100
Dimensions (mm) 700x1000x1600 700x1000x1600 1000x2000x1200
Transport Avec roues
Mesure de la température (8 sondes) Thermocouple de type K 4 mètres 400°C
Ammètres 3x(0-2.00)kA 3x(0-4.00)kA 3x(0-6.00)kA
Méthodes de refroidissement VENTILATEUR EAU 22 ° C EAU 22 ° C
Interface d'ordinateur (en option) RS232 / RS485 (sans fil sur demande)
Collecteur de donnéess (facultatif) Jusqu'à 32 sondes de température
