Filtres de type RC(Condensateur d'amortissement)

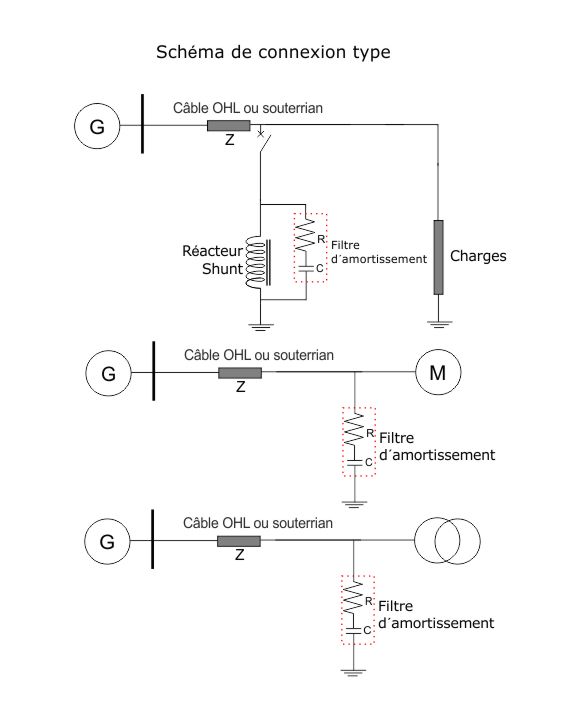

Les filtres amortisseurs RC se composent d'un condensateur et d'une résistance connectés en série sur un commutateur qui contrôle une charge inductive.

Pour la compensation de la puissance réactive, et principalement pour la régulation de la tension, des réacteurs shunt sont utilisés à différents niveaux de tension dans l'utilité électrique. Durant la coupure du disjoncteur ou du contacteur du réacteur shunt, des surtensions énormes sont créées en raison de l'interruption brusque d'un courant inductif. Afin d'éviter l'endommagement de l'équipement du système, des serre-câbles, appelés filtres amortisseurs RC, sont utilisés en parallèle avec les réacteurs shunt. Les fitres RC bloquent le dépassement de tension en raison de l'interruption du courant et amortissent les oscillations en toute sécurité.



Avantages



  • Plus longue durée de vie des isolateurs pour machines
  • Protège contre les défaillances d'isolement entre les enroulements
  • Protège contre les arcs entre les contacts des disjoncteurs sous vide et des autres appareillages en raison d'une surtension de haute fréquence
  • Protège contre la haute fréquence de tension causée spécifiquement par les fours à arc
  • Relais de défaut de terre en option





Domaines d'application



  • Les grands moteurs
  • Les générateurs
  • Les fours à induction et à arc
  • Réacteurs shunt
  • Transformateurs de type sec
