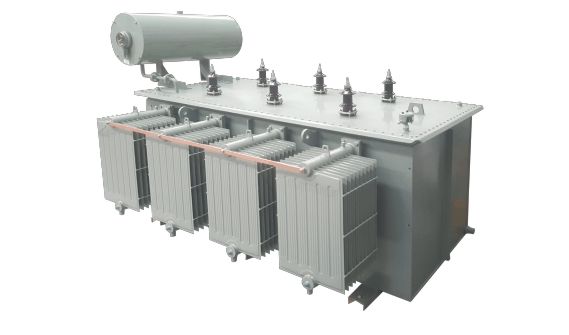

Réacteurs limitateurs de courant à base de fer


Le réacteur limiteur de courant est l'un des dispositifs les plus efficaces de limitation de courant de court-circuit. Il réduit les contraintes sur les unités de contrôle éléctrique, les isolateurs, les disjoncteurs et les autres dispositifs à haute tension. L'utilisation des réacteurs de limitation de courant est l'approche la plus pratique et la plus économique pour limiter le courant.

Les réacteurs de limitation de courant doivent être placés au lieu éventuel de courant de court-circuit qui selon les calcules dépasse la capacité d'interruption du tableau de distribution associé dans un système de distribution ou de transmission. La réactance inductive est choisie suffisamment basse pour une chute de tension acceptable en fonctionnement normal, mais suffisamment élevée pour limiter un court-circuit à la puissance nominale de l'appareillage de commutation.

Ils sont également utilisés comme réacteurs de partage de charge pour équilibrer le courant dans les circuits parallèles. Ces réacteurs sont conçus de manière à résister en permanence au courant nominal et pendant un certain temps aux courants de défaut.





Caractéristiques techniques
Tension Jusqu'à 36 kV
Puissance Jusqu'à 5 MVAr *
Fréquence 50 Hz / 60 Hz
Enroulement Enroulement en aluminium ou en cuivre
Température -40°C à 55°C
Classe d'isolation Classe A
Refroidissement ONAN, ONAF
Normes IEC e60076-6
Options

- Niveau

- Enceinte

- Branchez la douille

* Consultez l'usine pour des valeurs plus élevées.
