Résistances de mise à la terre du neutre


Les résistances de mise à la terre (MALT) limitent les défauts de courant dans un système industriel afin d'assurer la sécurité des équipements et du personnel.

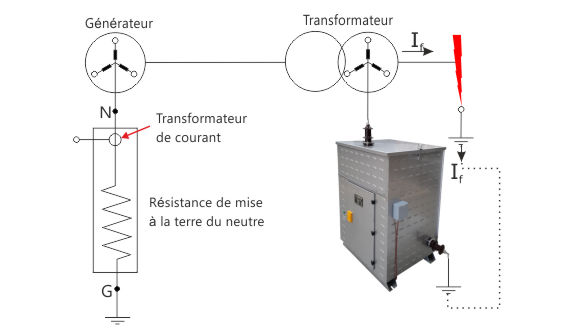

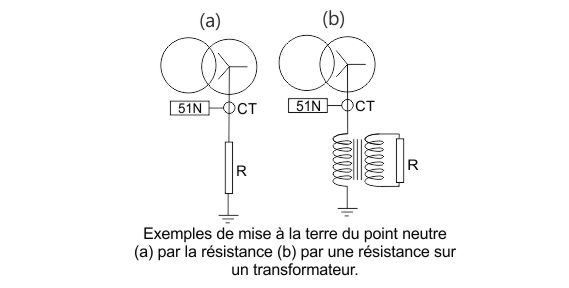

Dans la mise à la terre directe, le système est directement branché à la terre et le courant est uniquement limité par la résistance da la terre. Le défaut de courant peut être très important et peut endommager le transformateur, le générateur, le moteur, les câbles et les autres éléments du système. La MALT insérée entre le point neutre et la terre augmente la valeur de la résistance afin de limiter l'intensité du courant à un niveau sécurisée.





Les avantages du MALT sont les suivants :

  • Réduire les défauts de courant à phase unique à un niveau qui ne va pas endommager les équipements dans un système de réseaux électriques MT.
  • Réduire les surtensions pouvant se produire lors de défaut de la terre et permettre aux relais de protection de s'activer.
  • Augmenter la protection du générateur, du transformateur et des autres équipements.
  • Réduire les coûts d'exploitation et d'entretien.
  • Augmenter la sécurité.
  • Fournir des moyens de protection simples, fiables et sélectifs.
  • L'augmentation du niveau d'isolation de certains équipements à faible niveau d'isolation.
  • Réduire les tensions liées aux pas.

La valeur du courant de défaut doit être limitée selon la résistance du transformateur et des autres équipements. De plus, le courant défaut doit être suffisamment élevé pour être détecté par les relais de protection contre les défauts de la terre. Si la valeur de la résistance MALT est trop élevée, le courant de défaut sera très faible et les relais de protection ne seront pas en mesure de le détecter.





Dans une connexion triphasée en étoile, les capacités sont formées avec le sol. En cas de défaut à la terre, ces capacités peuvent être chargées avec la tension de ligne et peuvent provoquer des surtensions transitoires. La MALT doit avoir une valeur de courant de départ qui permet aux capacités de se décharger.

Les résistances sont également catégorisées par la durée de temps qu'elles peuvent supporter le courant de défaut. Généralement cette durée est de 5 à 10 secondes. La prolongation de ce temps de résistance est utilisée dans les systèmes où la continuité est primordiale comme pour les industries pétrolières, les mines etc. Dans ces situations, des résistances élevées sont utilisées pour résister à de longues périodes de défaut de la terre. Lorsqu'un défaut à la terre se produit dans l'une des phases, une alarme se déclenche. Toutefois, le système continue de fonctionner jusqu'au prochain arrêt programmé.

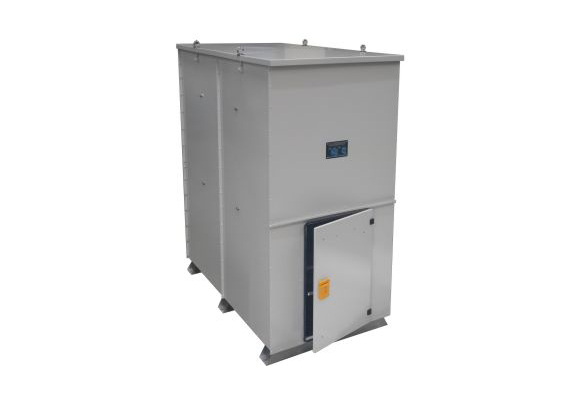

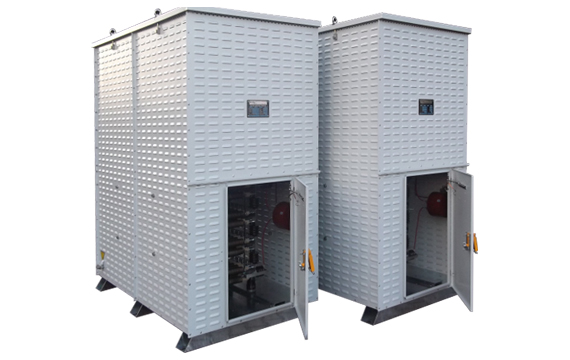

Les résistances de mise à la terre neutre Hilkar sont conçues pour absorber une grande quantité d'énergie sans dépasser les limites de températures définies par les normes IEE32. Les MALT Hilkar peuvent être utilisées à l'intérieur comme à l'extérieur, et le point neutre est relié à une douille en porcelaine ou à un câble haute tension (XLPE) généralement du bas, du haut ou de côté (section minimale=70mm2 cuivre ou aluminium 95mm2). L'IP 23 est le degré de protection préféré pour les MALT car il permet aux éléments de résistance un refroidissement plus rapide. De plus, il n'est pas affecté par les conditions environnementales, il peut être utilisés à la fois sur les rives de la mer et les déserts car les éléments de résistance sont entièrement en acier inoxable. Les résistances de mise à terre sont livrées avec les instructions d'entretien et d'installation. Ce guide contient également des recommandations de paramètres relais pour chaque résistance de mise à terre. Hilkar fournit une assistance technique complète afin de répondre à vos spécificités et aux conditions de votre site.







Les options MALT



  • Des supports élévateurs sont prévus pour la tenue au sol et la sécurité
  • Unités spécialement conçues pour les endroits dangereux et extrêmes (Ex-proof, certifié ATEX)
  • Boîtiers en acier inoxydable ou en aluminium sur demande
  • Installation de transformateurs de tension
  • Installation des relais de protection
  • Des douilles d'entrée en porcelaine peuvent être montées sur le dessus ou sur le côté de l'enceinte

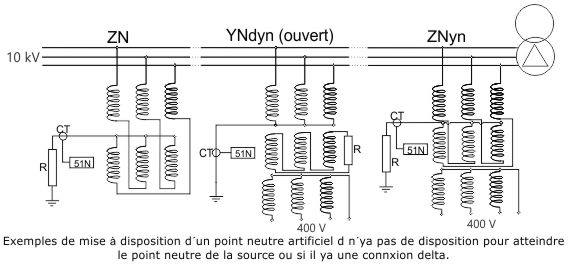

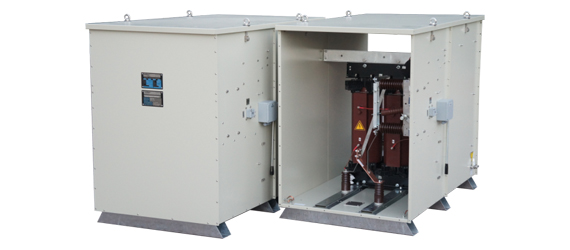

  • Installation du transformateur de mise à la terre
  • Insertion d'interrupteurs unipolaires motorisés ou manuels, d'interrupteurs de rupture de charge, de contacteurs sous vide, de disjoncteurs, de parafoudres et de réchauffeurs dans les résistances de mise à la terre neutres
  • Douilles d'entrée



Caractéristiques générales



  • Des éléments de résistance en acier inoxydable
  • Transformateur de courant inclus (EN 61869-2)
  • Raccords d'éléments de résistance boulonnés au lieu de connexions soudées afin de permettre l'assemblage des pièces de rechange immédiatement sur place.
  • Peinture sur demande du boitier
  • Généralement, un boitier en acier galvanisé à chaud de 2 mm
  • Haute capacité thermique pour absorber les courants élevés
  • Haute performance en altitude
  • Anneaux de levage en acier inoxydable pour un transport sécurisé
  • Construction robuste résistant aux chocs
  • Couvercle supérieur incliné pour empêcher l'accumulation d'eau
  • Plaque signalétique en acier inoxydable résistant à la corrosion



Caractéristiques Techniques

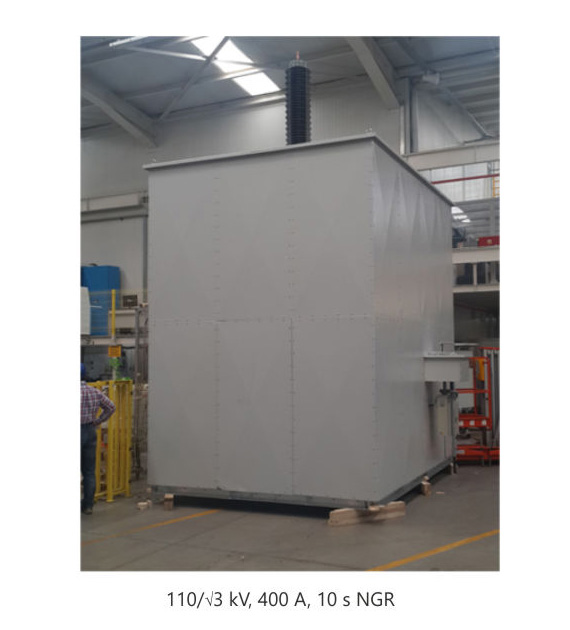

  • Tension de fonctionnement: les systèmes jusqu'à 110 kV ligne à ligne
  • Courant nominal: jusqu'à 5000 A
  • Température ambiante: jusqu'à 55oC (merci de nous contacter pour une température ambiante plus élevée)
  • Matériel de résistance: Acier inoxydable (CrNi ou CrAl)
  • Degré de protection: IP 23 (extérieur) et autres sur demande
  • Les normes: IEEE 32, IEC 60137 & 60273, EN ISO 1461, EN 10346, EN 12 ISO 129 44, IEC 60071, IEC 60060, IEC 60529
  •



    Les tests routines



    • Mesure de la résistance d'isolement entre le boitier et la résistance
    • Mesure de la résistance DC
    • Test d'isolation des blocs de résistance
    • Mesure d'épaisseur de la galvanisation et / ou de la peinture



    Les tests Types



    • Test d'élévation de température
    • Test du degré de protection
    • Test résistance aux tensions de chocs (1,2 / 50 µs)



    Tests spéciaux (sur demande)



    • Mesure de la résistance AC
    • Test sismique
    • Test de résistance de l'isolation (Megger)



    Détails de la sélection



    • Tension du système (kV)
    • Tension de ligne à neutre (kV)
    • Courant nominal souhaité (A)
    • Valeur de résistance souhaitée (ohm)
    • Temps maximum de fonctionnement (secondes) et cycle de service
    • Entrée de la douille ou du câble
    • Évaluations des transformateurs de courant (le cas échéant)
    • Interrupteur de sélection (si possible)
    • Options spéciales
