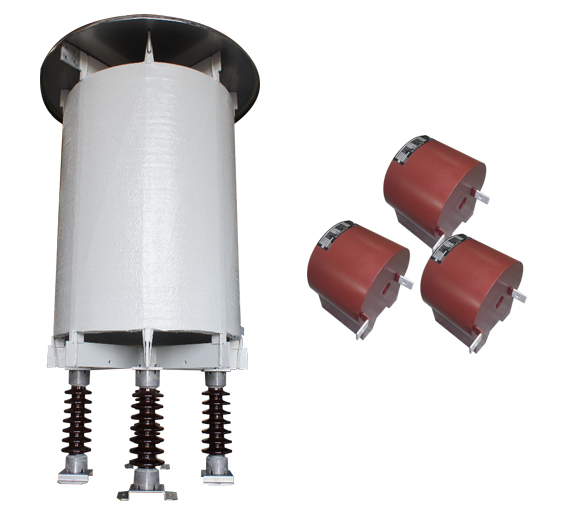

Réacteurs limitateurs de courant à base d'air


Le réacteur limiteur de courant est l'un des dispositifs les plus efficaces de limitation de courant de court-circuit. Il réduit les contraintes sur les unités de contrôle éléctrique, les isolateurs, les disjoncteurs et les autres dispositifs à haute tension. L'utilisation des réacteurs de limitation de courant est l'approche la plus pratique et la plus économique pour limiter le courant.

Les réacteurs de limitation de courant doivent être placés au lieu éventuel de courant de court-circuit qui selon les calcules dépasse la capacité d'interruption du tableau de distribution associé dans un système de distribution ou de transmission. La réactance inductive est choisie suffisamment basse pour une chute de tension acceptable en fonctionnement normal, mais suffisamment élevée pour limiter un court-circuit à la puissance nominale de l'appareillage de commutation.

Ils sont également utilisés comme réacteurs de partage de charge pour équilibrer le courant dans les circuits parallèles. Les réacteurs limiteurs de courant sont fabriqués jusqu'à 420 kV. Ces réacteurs sont conçus de manière à résister en permanence au courant nominal et pendant un certain temps aux courants de défaut.





Réacteurs de limitation de courant d'appel (réacteurs d'amortissement)



Les réacteurs de limitation de courant d'appel sont connectés en série avec des condensateurs afin de limiter les courants d'appel qui se produisent lors de leurs opérations de commutation (activation).



Réacteurs de limitation de courant d'appel



Avantages



  • Augmente la durée de vie de l'équipement et du condensateur
  • Résistance mécanique parfaite pour résister à des forces élevées de court-circuit
  • Prolongation de la durée de vie avec une augmentation limitée de la température
  • Protection spéciale de la surface contre les rayons UV et pour les zones polluées de classe IV
  • Conception nécessitant aucun entretien





Caractéristiques techniques
Tension Jusqu'à 36 kV
Puissance Jusqu'à 20 MVAr *
Type Noyau d'air, type sec
Fréquence 50 Hz / 60 Hz
Installation Boîtier disponible sur demande, côte à côte, triangle ou en arrangement vertical
Enroulement Enroulement en aluminium ou en cuivre
Peinture RAL 7035 ou autres couleurs sur demande
Température -40°C à 55°C
Classe d'isolation Classe F ou personnalisation
Refroidissement Méthode de refroidissement AN (air-naturel)
Normes IEEE, IEC et autres
Options

- Niveau

- Enceinte

* Consultez l'usine pour des valeurs plus élevées.
