Transformateurs automatiques de démarrage de moteurr


Les transformateurs automatiques de démarrage du moteur réduisent le courant d'appel en diminuant la tension appliquée pendant le démarrage des moteurs à induction et synchrones.

Le démarrage en ligne direct du moteur génère habituellement des scintillements de tension et des contraintes mécaniques aux équipements. Le moteur doit être démarré à une tension réduite, qui peut être activée par un auto-transformateur. L'auto-transformateur réduit considérablement le courant de démarrage avec un couple de démarrage modéré.

Généralement les auto-transformateurs du moteur de démarrages sont conçus avec des prises de tension de 50, 65 et 80% de la tension nominale. Contrairement aux démarreurs moteurs à réacteur, la tension du moteur est fixe et une réduction plus importante du courant de démarrage est obtenue avec le même couple de démarrage du moteur.

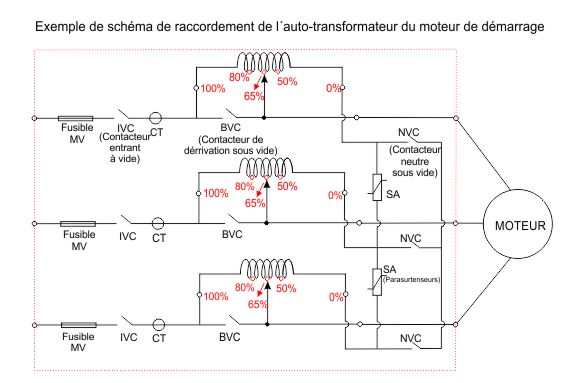

Pendant la période de démarrage à basse tension, le moteur est relié aux robinets du transformateur automatique. Étant donné qu'avec une base tension de démarrage, le moteur est connecté à la tension de ligne, le moteur tire moins de courant et développe moins de couple.

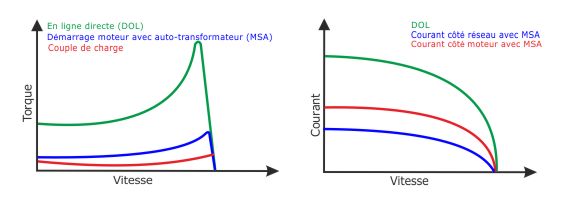

Caractéristiques de départ



  • La tension aux bornes du moteur est inférieure à la tension de ligne (par rapport au transformateur)
  • Le courant du moteur est supérieur au courant de ligne (à l'inverse du transformateur)
  • Le couple de démarrage est inférieur au carré de la tension aux bornes du moteur







Caractéristiques Techniques
Types d'autotransformateurs Résine moulée de type sec ou immergée dans l'huile
Tension nominale Jusqu'à 15kV
Courant nominal Jusqu'à 1600A *
Fréquence 50 Hz / 60 Hz
Classe d'isolation Jusqu'à 155 ° C
Enroulement Cuivre ou aluminium
Normes IEC 61558, IEC 60076-2
Installation Construction de châssis ouvert pour les auto-transformateurs de basse tension
Température ambiante -30°C à 55°C
Options

- Solution complète comme tableau de démarrage avec l'autotransformateur

- Thermostats

* Consultez l'usine pour des valeurs plus élevées.
