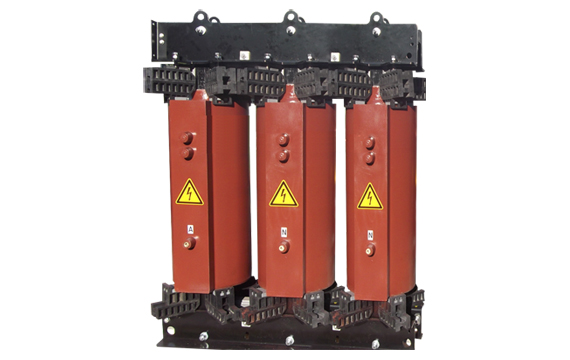

Transformateurs de mise à la terre [ZN (Zigzag), ZNyn, YNd(ouvert), Ii0]


Les transformateurs de mise à la terre sont conçus pour fournir un point neutre artificiel pour les systèmes d'alimentation triphasés non mis à la terre.

Au cours des défauts ligne-terre, les transformateurs de mise à la terre permettent un accès facile du défaut au sol pour limiter les courants de défaut et les surtensions transitoires.

Les transformateurs de mise à la terre transportent normalement le courant de terre de court-circuit jusqu'à ce que le disjoncteur dégage le défaut. Par conséquent, ils ont de courtes fréquences de temps.

La valeur kVA d'un transformateur de mise à la terre dépend de la tension normale phase-neutre et de la valeur du courant de défaut pendant une durée déterminée, par exemple de secondes à minutes.





Caractéristiques Techniques
Type Sec ou immergé dans l'huile [ZN (Zigzag), ZNyn, YNd (ouvert), Ii0]
Tension Jusqu'à 36 kV
Courant Jusqu'à 3000 A *
Temps de fonctionnement (secondes) 10/30/60 ou autres
Méthode de refroidissement

ONAN,ONAF

AN,AF

Fréquence 50 Hz / 60 Hz
Installation Intérieur / Extérieur
Température ambiante -30°C à 55°C*
Normes

IEC 60076-6

IEC 60076-1

Options de boîtier Boîtier de transformateur pour tous degrés IP avec:

- Transformateurs de courant CT

- Transformateur de tension VT

- Séparateur d'isolement

* Consultez l'usine pour des valeurs plus élevées.



Liste des tests



  • Contrôle visuel et dimensionnel
  • Mesure du rapport de tension
  • Mesure de la résistance d'enroulement
  • Mesure de l'impédance de séquence zéro
  • Mesure de la perte sans charge et du courant
  • Mesure de l'impédance de court-circuit et de la perte de charge
  • Tests diélectriques
  • Test de tension de tenue AC à source séparée
  • Test de tension de résistance AC
  • Test d'impulsion de foudre
  • Test de montée en température
  • Contrôle fınal

Pour des tests spéciaux, veuillez nous contacter.
