Los transformadores para prueba de inyección de corriente están diseñados para probar relés de protección e interruptores, además sirven para probar la relación de transformación en transformadores de corriente a altos y variables niveles de corrientes.

Se inyecta una corriente de prueba en el lado primario de un sistema para determinar cómo se comporta el sistema a determinados niveles de corriente. Esta prueba permite determinar si el relé se dispara y cuánto tiempo debe circular la corriente para que esto suceda.

Se pueden aplicar simulaciones de carga independientes para cada fase.

Áreas de uso

• Inyección de corriente trifásica primaria
• Prueba de relés de protección
• Prueba térmica y magnética de dispositivo
• Prueba de elevación de temperatura y prueba de disparo para interruptores y puntos de operación

Instrucciones de operación

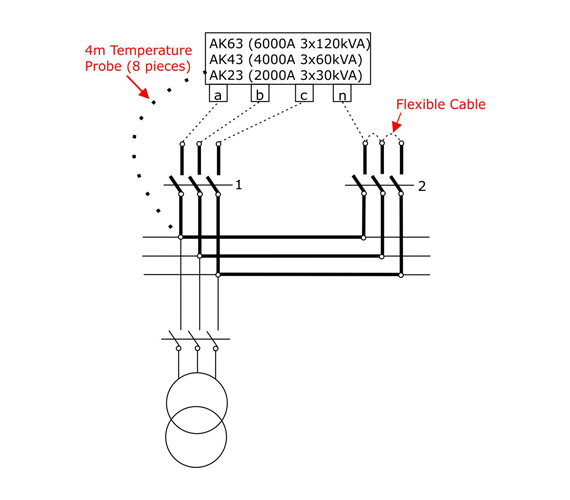

Dependiendo de la prueba que vaya a realizarse, cambie la posición del switch (3x2,5 V 4000 A o 3x380 V 45 A), a la opción adecuada. Instale las conexiones intermedias con 2 cables de densidad de corriente menor o igual 2A/mm2, estos cables deben tener igual sección e igual largo. Si se deja una distancia entre los cables que llevan corriente, no se pueden alcanzar los 4000 A, debido al efecto de Inductancia. La mejor solución es que los cables que traen corriente estén en contacto. La sonda térmica debe ser conectada a los puntos de medición con pinzas o cintas.
