CONDENSADORES DE SOBRETENSIÓN
Introducción
Las sobretensiones eléctricas de varias fuentes son comunes en los sistemas de energía, como rayos, fallas de equipos, sobretensiones de conmutación que tienen una alta relación dv/dt.
Los condensadores de sobrevoltaje de Hilkar están diseñados para evitar daños en los aislamientos de los devanados de equipos como generadores, motores, reactores y transformadores, donde pueden producirse pérdidas significativas si no se toman las medidas de protección necesarias. Los condensadores de sobretensión se utilizan para reducir o eliminar el efecto de las sobretensiones en estos dispositivos y, con frecuencia, se prefieren como una solución rentable y versátil.
Los condensadores de sobrevoltaje absorben la energía de los sobrevoltajes eléctricos y protegen el equipo. Por lo tanto, la implementación de Condensadores de Sobretensiones como dispositivos de protección contra sobretensiones, reduce significativamente los costos directos e indirectos relacionados con la reparación de equipos y el cese de la actividad comercial. Los condensadores de sobrevoltaje ayudan a eliminar los transitorios de conmutación que pueden ocurrir como resultado de la operación del tablero de distribución, así como a reducir significativamente los sobrevoltajes de frente de onda pronunciados que se observan en los terminales de carga. Además, los condensadores de sobretensión se fabrican envueltos en alambre para tener una inductancia mínima.
Ventajas
- • Ahorre en costos, a través de la reducción del tiempo de inactividad y los costos de reparación
- • Mejorar el rendimiento operativo, como resultado de la reducción del tiempo de inactividad de la producción
- • Protección superior contra fallas de aislamiento entre vueltas
- • Protección más efectiva contra voltajes que aumentan rápidamente ya que el tiempo de respuesta es más corto que los pararrayos
- • Prolonga la vida útil de motores/transformadores
- • Reducir la probabilidad de preencendido, reencendido y reencendido observado en los interruptores automáticos
- • Reducir la magnitud y la tasa de aumento de transitorios de voltaje (RRRV)
- • Facilidad de instalación
- • Dieléctrico de baja pérdida
- • Larga vida útil
Áreas de aplicación
- • Generación de energía
- • Industria de Pulpa y Papel
- • Industria petroquímica
- • Fábricas de productos químicos
- • Minería Superficial y Subterránea
- • Estaciones de Bombeo de Agua y Petróleo
- • Aplicaciones ferroviarias
- • Motores Grandes
- • Hornos de arco
- • y muchas otras instalaciones que utilizan cualquier tipo de motores y/o transformadores
Protecciones proporcionadas
- • Protección contra todos los picos de sobretensión prácticos y tiempos de subida
- • Soporta todos los niveles de voltaje de impulso del motor recomendados por CIGRE e IEEE
- • Eliminación y amortiguación de múltiples transitorios de pre/re-encendido que ocurren durante la operación del tablero
- • Se recomienda el uso de condensadores contra sobretensiones con pararrayos para una protección más completa
Gama de productos
- • Voltaje de Operación: Hasta 36kV
- • Tensión soportada de impulso: Hasta 200 kV BIL
- • Variedad de clasificaciones de capacitancia de sobrevoltaje según los requisitos del sitio y el tipo de aplicación (es decir, 0,1-0,5 µF)
- • Completamente ensamblado, probado y listo para la interconexión
Especificaciones Técnicas Generales
| Técnicas Generales | |||
|---|---|---|---|
| Tipo | - | Monofásico / Trifásico | |
| Tensión nominal | kV | 1-36 | |
| Frecuencia nominal | Hz | 50/60 | |
| Rango de capacitancia | uF | 0.1 - 0.5 | |
| Tolerancia de capacitancia | - | -5 / +10% | |
| Terminal entrante(IEC 60137) | - | Top | |
| Grado de protección del recinto (IEC 60529) | - | IP00 | |
| Temperatura ambiente máxima | °C | ≤ 55 | |
| Refrigeración | - | Aire Natural | |
| Sistema dieléctrico | - | Todo-película | |
| Pintura | - | Rojo (Consultar a nuestra fábrica para otros colores) | |
| Pararrayos | - | Opcional | |
Niveles básicos de aislamiento
| BIL | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Voltaje más alto para el equipo | kV | 2.4 | 3.6 | 7.2 | 12 | 17.5 | 24 | 36 | 52 |
| Tensión soportada nominal de corta duración a frecuencia industrial | kV | 8 | 10 | 20 | 28 | 38 | 50 | 70 | 95 |
| Tensión soportada nominal de impulso tipo rayo (BIL) | kV | 35 | 40 | 60 | 75 | 95 | 125 | 170 | 200 |
Beneficios

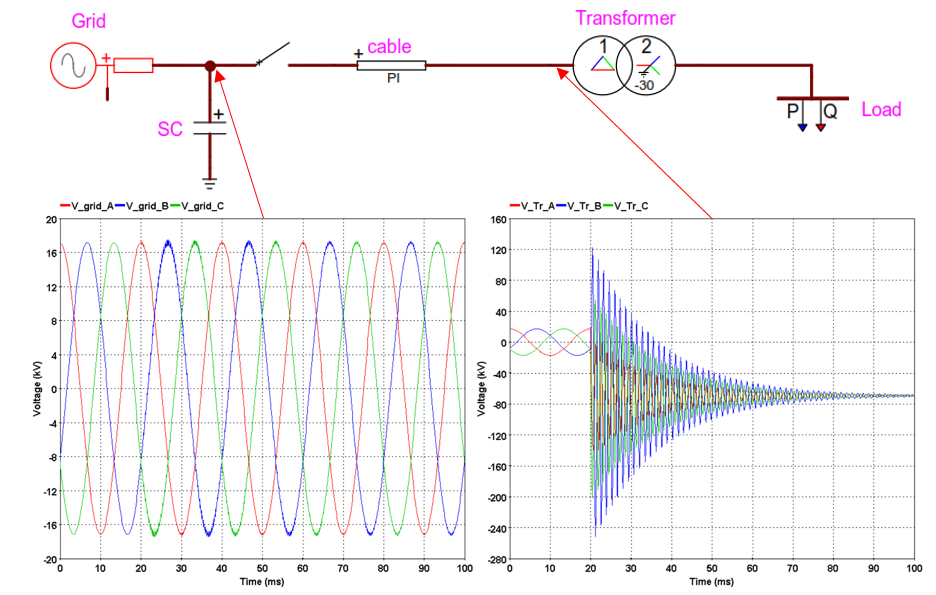

En el CASO-1, donde el capacitor de sobrevoltaje se usa para la inclinación de la forma de onda de voltaje transitorio y la reducción de picos en el lado del voltaje de la red, el límite de voltaje soportado definido en los estándares no se excede y las oscilaciones en la forma de onda del voltaje transitorio se reducen significativamente, pero el soporte definido límite de voltaje en los estándares se exceden en el lado del transformador.
Figura 1 Caso-1 a 17,5 kV de tensión de red

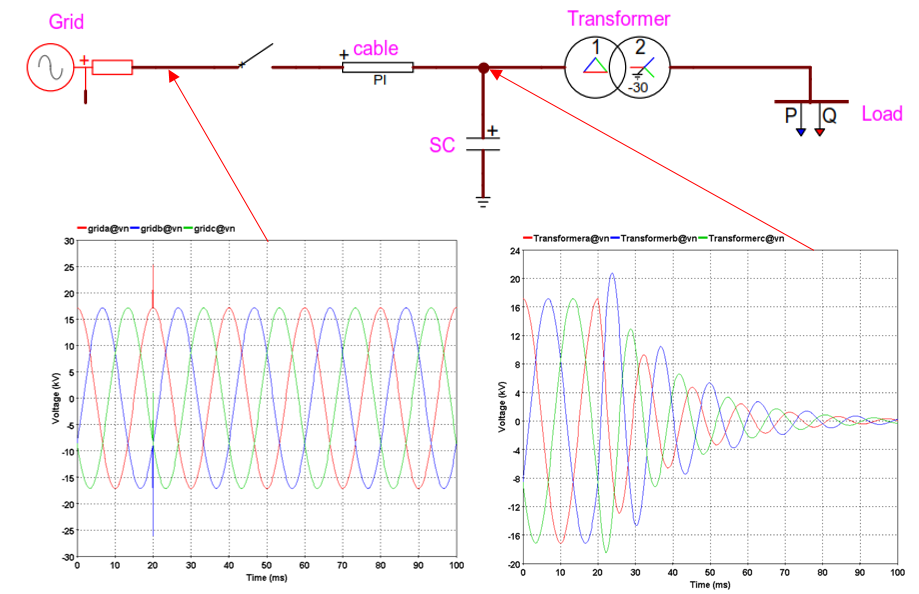

En el CASO-2, donde el capacitor de sobrevoltaje se usa para la inclinación de la forma de onda de voltaje transitorio y la reducción de picos en el lado del transformador, el límite de voltaje soportado definido en los estándares no se excede y las oscilaciones en la forma de onda de voltaje transitorio se reducen significativamente, pero ocurren picos en el lado de la tensión de red.
Figura 2 Caso-2 a 17,5 kV de tensión de red

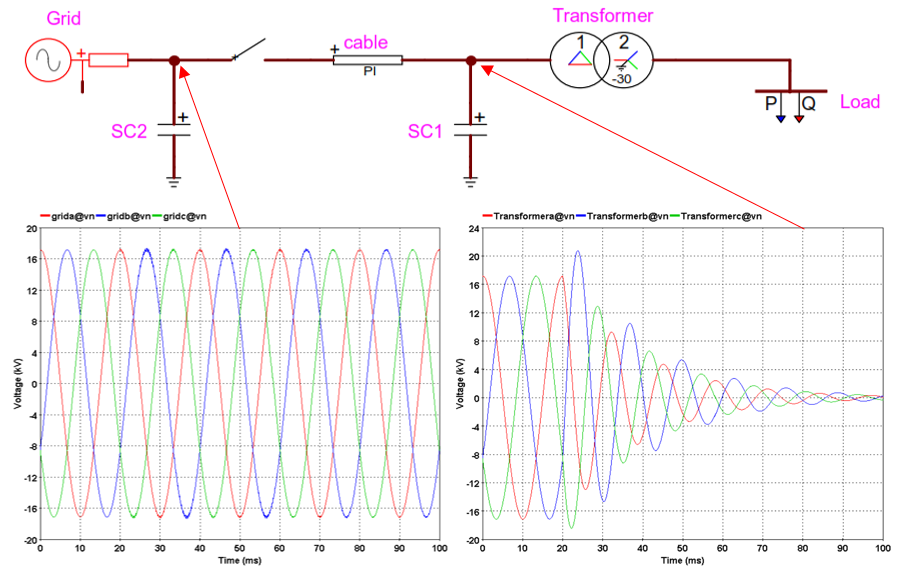

En el CASO-3, donde el condensador de sobrevoltaje se usa para la inclinación de la forma de onda de voltaje transitorio y la reducción de picos en ambos lados (red y transformador), el límite de voltaje soportado definido en los estándares no se excede y las oscilaciones en la forma de onda de voltaje transitorio son significativamente mayores reducido.
Figura 3 Caso-3 a 17,5 kV de tensión de red

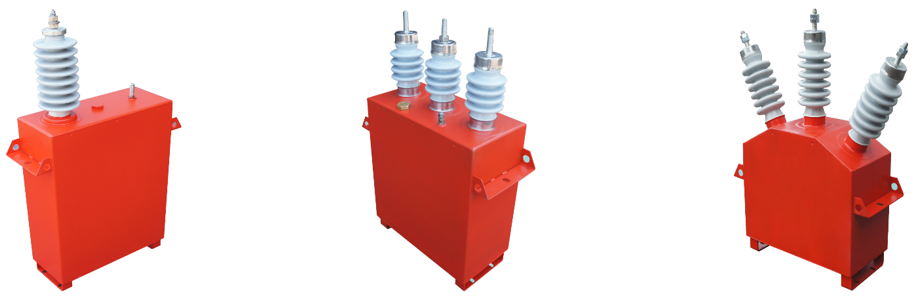

Tipos disponibles
Los condensadores de sobretensión están disponibles como diseños personalizados entre 1 y 36 kV y entre 0.1 y 0.5 uF como sistemas monofásicos o trifásicos de 50/60 Hz. Se suministran principalmente para aplicaciones de protección de motores industriales, transformadores, reactores y generadores. Los capacitores de sobrevoltaje monofásicos y trifásicos fabricados por HILKAR están hechos a la medida para cumplir con sus requisitos. Se utilizan para reducir la magnitud y frecuencia de los voltajes transitorios observados. Para solicitudes de voltajes de sistema más bajos o más altos, comuníquese con la fábrica.
Instalación y puesta en marcha
Los condensadores de sobrevoltaje de Hilkar son adecuados para (entre otros) la instalación en los siguientes puntos de conexión según la aplicación:
- • En la caja de terminales del equipo protegido o panel de interruptores asociado, entre cada fase a tierra.
- • Conexión a la caja de bornes del equipo mediante cable de mínimo 3x25/16 mm2 con los accesorios suministrados.
- • Los condensadores de sobrevoltaje deben estar conectados a tierra a la tierra del motor/transformador oa la conexión a tierra del disyuntor.
- • Cuando se utilizan bujes de porcelana, las conexiones a los bujes deben ser a través de conexiones flexibles para que cualquier golpe o vibración que pueda transmitirse al buje durante el transporte o en servicio, no cause ningún daño.
- • Las tuercas de fijación no deben apretarse más de 20 Nm.
- • Los cables flexibles se pueden acortar pero no se pueden extender y deben conectarse directamente a los terminales del equipo protegido.
Accesorios
- • Soportes o abrazaderas de montaje
- • Cable de conexión y conductores flexibles (opcional)
