El correcto diseño y operación de la red de fuerza (240-5000V), continuidad de servicio, seguridad del personal y equipos son los aspectos más importantes en redes industriales. El uso del sistema de puesta a tierra de alta resistencia (HRG) puede proporcionar un sistema seguro, confiable y económico para redes de 240-5000 V.

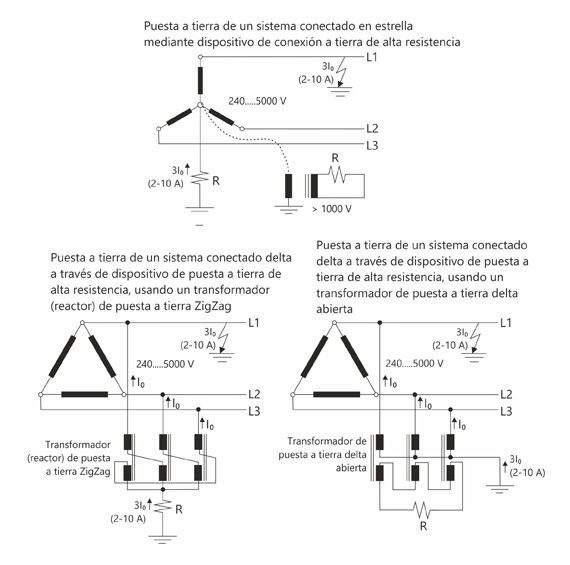

Los sistemas HRG limitan la corriente de falla colocando una alta resistencia entre el punto neutro del transformador (o generador) y la tierra. Como no es posible localizar el punto de falla en sistemas conectados en delta, se crea un punto neutro artificial y se puede conectar a tierra el sistema delta. Esto permite una corriente de falla de unos pocos amperios, la localización del punto de falla se vuelve fácil. Cuando el punto neutro está conectado a tierra a través de alta resistencia, se proporciona la continuidad de operación durante la condición de falla y se proporciona corriente suficiente (típicamente entre 2 A y 10 A) para facilitar la localización del punto de falla.

La corriente aproximada de falla fase-tierra en redes de 240-5000 V es:

• Sistemas sólidamente conectados a tierra: 1000-6000 A
• Sistemas con conexión a tierra de baja resistencia: 100-1000 A
• Sistemas de conexión a tierra de alta resistencia: 2-10 A
• Sistema de cables sin conexión a tierra (o delta): 0,3-2,8 A / km: 2-10 A

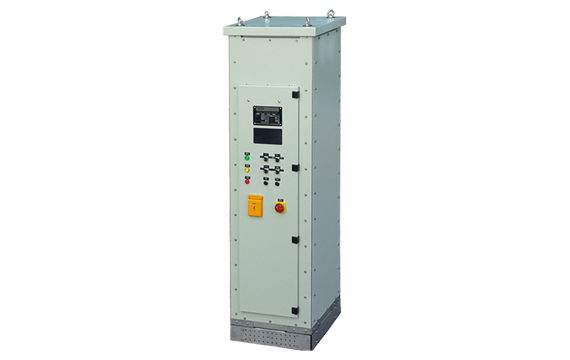

Características generales

• Amperímetro analógico 0-10 A, Voltímetro analógico 0-250 V con ajuste en el panel
• Interruptor automático en la puerta para el apagado de la energía
• Botón de prueba para indicación de falla
• Luz verde, indicación condicion normal
• Alarma intermitente y luz roja durante una falla a tierra
• Selector Pulso/Normal para ampliar el pulso e intermitencia durante el fallo a tierra
• Contactos auxiliares libres, para posición de pulsación y alarma durante falla
• Dimensiones (LxWxH) = 60 x 60 x 180 cm (Otros tipos de gabinetes disponibles bajo pedido)
• Adecuado para sistemas trifásicos de 240-5000 V
• Registro de datos opcional

Uso

Cuando ocurra una falla entre fase y tierra la corriente de falla quedará limitada a 2ª (aprox.), simultáneamente se generarán pulsos de aproximadamente 10A (en ciclos de 2 segundos: 1seg encendido / 1seg apagado), esto proporcionara facilidad para la medición. Actualmente, el uso de esta solución de pulsos de tiempo corto es la más comúnmente usada en sistemas HRG.

Generalmente, la medición se realiza mediante amperímetros analógicos de tenazas anchas. El amperímetro de tenazas se desplaza por fuera del cable hasta que la corriente de pulso desaparece de la pantalla analógica.

Los sistemas de puesta a tierra de alta resistencia son opciones económicas y prácticas especialmente para sistemas de menos de 5000 voltios. Como la corriente de secuencia cero (3I_o) fluye a través del punto neutro debido a la capacitancia de línea de los cables, el nivel de alarma HGR se ajusta en un punto mayor que 3I_o.
