Paneles De Arranque Para Motores De Anillo (Arrancador De Rotor)

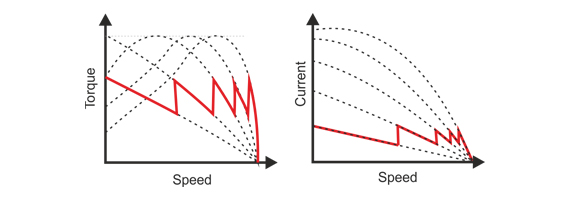

Los arranques para motores de anillo se basan en una serie de resistencias que se aplican al circuito del rotor para controlar las características de velocidad/torque del motor. Los arranques de rotor se utilizan principalmente para arrancar motores que requieren un alto torque de arranque, como cintas transportadoras sumamente cargadas, es el caso de la industria minera. En motores que soporten cargas pesadas en el arranque es posible, mediante resistencias externas, desplazar el torque máximo al punto de arranque del motor.

Las resistencias se dividen en etapas y son controladas mediante contactores por el sistema de control del arrancador. Al aumentar la velocidad del motor, las resistencias del rotor externo se van eliminando hasta que todas las resistencias externas son desconectadas. Los arranques para motores de anillos se fabrican de dos tipos: en seco o sumergidos en aceite.



Usos típicos



  • Ventiladores
  • Bombas
  • Cintas transportadoras
  • Sistemas de grúas
  • Aplicaciones de molienda
  • Mezcladores
    •



Especificaciones técnicas
Tipo de resistenciasi En seco o sumergidas en aceite
Tipo de construcción Metal Enclosed o Metal Clad
Tensión nominal ≤15kV
Corriente nominal ≤1600A*
Temperatura ambiente -30°C a 55°C
Control Controlador digital basado en la corriente del motor o en relé temporizador
Protección

Relé de protección de motor

*Consulte al fabricante por valores más altos.
