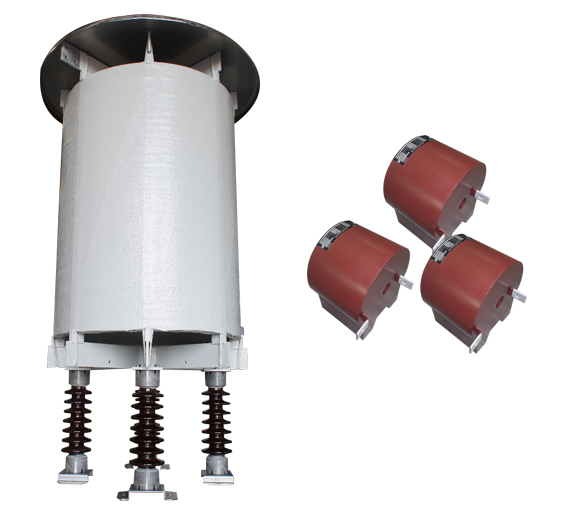

El Reactor limitador de corriente (CLR) es uno de los dispositivos de limitación de corriente de cortocircuito más efectivo. Reduce los esfuerzos en las barras, aisladores, disyuntores y otros dispositivos de alta tensión. El uso de CLRs es el modo más práctico y económico para la limitación de corriente.
Los reactores limitadores de corriente deben instalarse en sistemas de distribución o transmisión donde la corriente de cortocircuito potencial calculada excede la capacidad de ruptura del Switchgear o elementos de interrupción asociados. La reactancia inductiva se elige para ser lo suficientemente baja para que genere una caída de tensión aceptable durante el funcionamiento normal, pero lo suficientemente alta como para restringir un cortocircuito a un nivel apropiado para los equipos instalados.
También se utilizan como reactores de distribución de carga para equilibrar la corriente en circuitos paralelos. Los reactores limitadores de corriente se fabrican hasta 420 kV. Estos reactores están diseñados de manera que soporten continuamente la corriente nominal y las corrientes de falla durante un cierto período de tiempo.

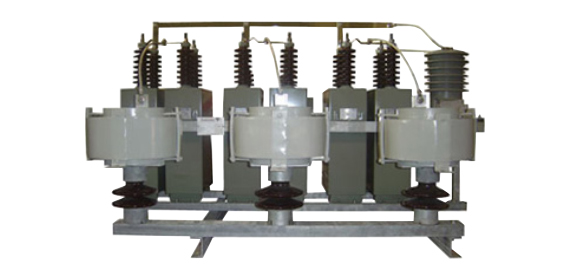

Reactores Limitadores de Inrush (Reactores de Amortiguación)
Los reactores limitadores de corriente de arranque (inrush) están conectados en serie con condensadores para limitar las corrientes de arranque que se producen durante las operaciones de conexión.
Ventajas
- Aumenta la vida útil del condensador y equipos asociados
- Resistencia mecánica que permite soportar sin problemas los esfuerzos de cortocircuito
- Aumento de temperatura controlado que permite una vida útil más larga
- Protección especial de la superficie contra los rayos ultravioleta, y para las zonas de contaminación clase IV
- Diseño libre de mantenimiento
