Los Reactores Shunt actúan como amortiguadores de potencia reactiva para aumentar la eficiencia en sistema de potencia.
Los Reactores Shunt son inductores que se utilizan para compensar la potencia reactiva capacitiva generada por líneas de transmisión largas y bajo nivel de carga, o por cables subterráneos, permitiendo así un flujo de potencia activa a través del sistema y además evitando sobretensiones. Los reactores shunt proporcionan compensación inductiva.

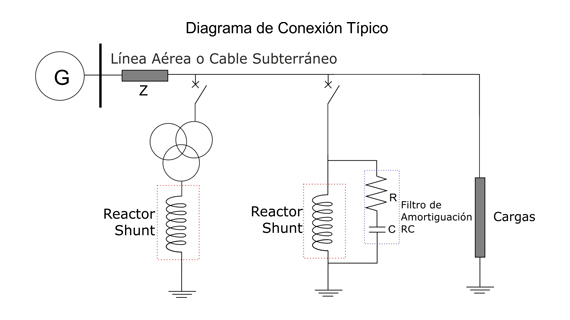

Los Reactores Shunt son conectados a través de un devanado terciario del transformador principal o son conectados directamente a la línea. En sistemas de alta potencia y alta tensión los reactores shunt deben utilizarse con Filtros de Amortiguación RC, en estos sistemas las tensiones transitorias de maniobra (conmutación) son extremadamente altas y pueden provocar daño a los dispositivos de maniobra.
Ventajas

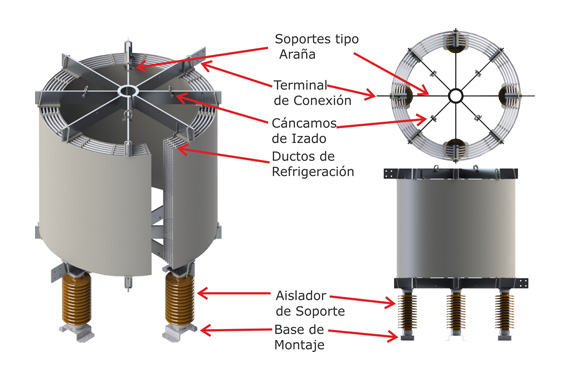

- Núcleo de aire, construcción tipo seco
- Aumento de temperatura controlado que permite una vida útil más larga
- Protección especial de la superficie contra los rayos ultravioleta, y para las zonas de contaminación clase IV
- Diseño libre de mantenimiento
- Encapsulado en Fibra de Vidrio impregnado en epóxico,
- Bajo nivel pérdidas
- Bajo nivel de ruido
