Trampas de Línea para sistemas PLC (Power Line Carrier)


Las trampas de línea se utilizan en redes de transmisión y distribución, y son componentes clave en sistemas portadores en línea de potencia (PLC) utilizados para señales de control remoto, comunicación de voz, medición remota y control entre subestaciones en las redes eléctricas de T & D.Trampas de onda se utilizan para evitar que las señales de alta frecuencia vayan en direcciones no deseadas.



Caracteristicas



  • Normas: IEC 60353, IEEE Std. C93.4, IEEE Std. 643
  • Fabricado según la capacidad de cortocircuito deseada
  • Su peso ligero facilita el montaje
  • Los espaciadores de enfriamiento proporcionan una baja temperatura del bobinado
  • Facilidad para cambiar la caja de sintonía sin desmontar la bobina, cuando son necesarios cambios de frecuencia de sintonización

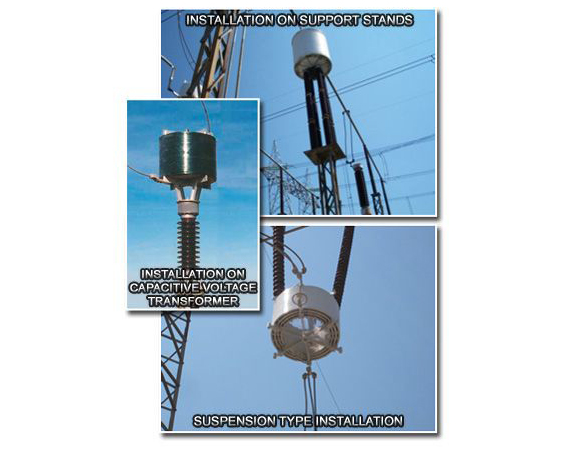

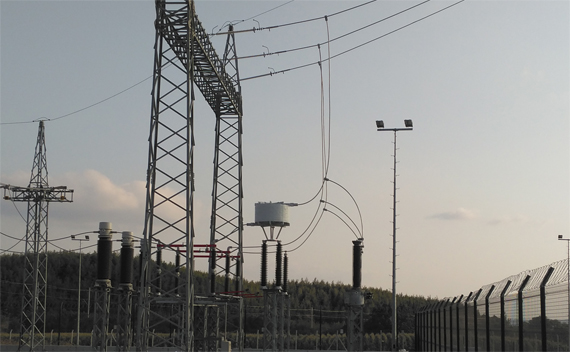

  • Disponible para instalación en transformadores capacitivos de tensión, aisladores de soporte o montaje en suspensión
  • Baja capacitancia parasita y alto factor de calidad (Q)
  • Esferas de Corona para más de 245 kV
  • Anchos de banda; bajo, alto y doble
  • Protección contra sobretensiones en caso de cortocircuito
  • Provisión para casi todos los tipos de terminales de conductores
  • Configuración de terminales tipo DIN o NEMA



Detalles de selección



  • Inductancia de Trampa de Línea (mH)
  • Corriente nominal (A), a 50 o 60 Hz
  • Corriente de Cortocircuito (kA) y duración
  • Rango de frecuencia de bloqueo (kHz)
  • Tensión de red (kV)
  • Impedancia de bloqueo, Zb
  • Componente resistivo de la impedancia de bloqueo, Rb
  • Dispositivo de montaje del transformador de voltaje capacitivo (pedestal) o suspensión
  • Requisitos especiales del terminal de conexión (DIN o NEMA)
  • Barrera contra aves



Corriente Nominal (A) Corriente de Cortocircuito (kA/1 second) Inductancia (mH)
400 10-16 0.10 / 0.20 / 0.315 / 0.4 / 0.50 / 1.00 / 2.00
630 16-20
800 20-25
1000 25-31.5
1250 31.5-40
1600 40-50
2000 50-63



Ancho de banda de bloqueo de dispositivos de ajuste

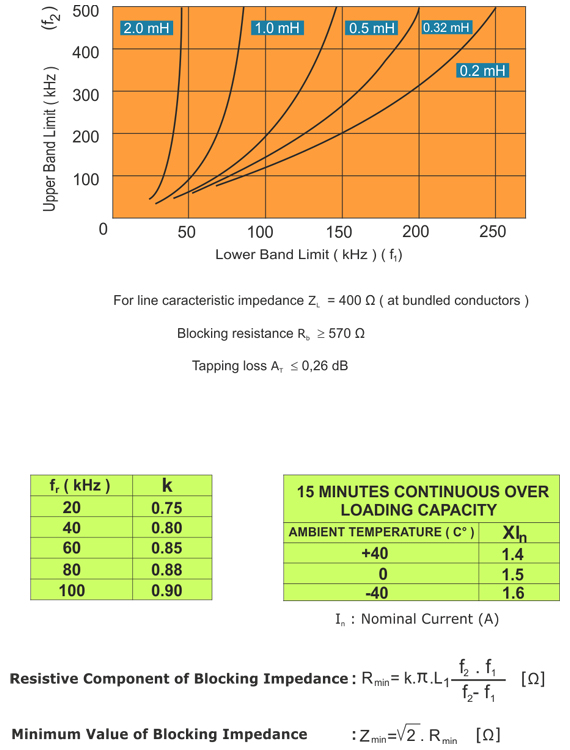

Band Limits of Wide Band Line Traps





Dimension for Connection and Mounting
