Los reactores de línea y reactores de carga están generalmente conectados en serie a los terminales de entrada y / o salida de equipos trifásicos como controladores de velocidad de motor, inversores y sistemas UPS. Estos equipos hacen uso de semiconductores tales como IGBT, tiristores y diodos y por lo tanto crean distorsión armónica y altas sobretensiones de conmutación (dv / dt). El uso de este tipo de equipos se ha ido extendiendo a medida que avanza la tecnología. Sin embargo, los efectos negativos de estos equipos no deben pasarse por alto.

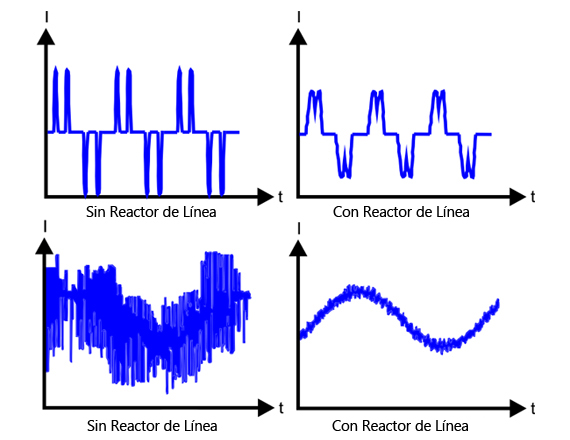

Mediante el uso de reactores de línea y carga se reducen los efectos adversos del uso de estos equipos:

• Corriente de arranque limitada
• Reducción del ruido del motor
• Reducción de la temperatura del motor
• Reducción de la distorsión armónica
• Calentamiento reducido del motor
• Sobretensiones de conmutación reducidas
• Selección más simple de los fusibles de protección, según la corriente nominal del motor

Estos reactores están diseñados para proporcionar una caída de voltaje del 4%. Se ofrecen diferentes valores de caída de tensión bajo demanda.

Todos los reactores de línea y reactores de carga de Hilkar están diseñados específicamente para las diferentes aplicaciones, considerando el voltaje, la corriente, la inductancia, el tipo de aplicación, los armónicos, los interarmónicos, el tamaño, los eventos transitorios como las conmutaciones y las características de pérdida que se requieren para proporcionar el diseño más eficiente y económico. Todos los ensayos de rutina se realizan de acuerdo a norma IEC 60076-6 u otros estándares dependiendo del requerimiento del cliente. Los informes de prueba de prototipo están disponibles a pedido. Todos los informes de pruebas se envían al cliente. El programa básico de pruebas incluye algunas o todas las siguientes pruebas:

• Pruebas de rutina (medición de inductancia y resistencia, prueba de potencial aplicado (1min) y prueba de impulso)
• Prueba de resistencia a cortocircuito
• Prueba de aumento de temperatura
• Prueba de nivel de ruido
• Prueba sísmica

Funciones

• Diseñado y sometido a pruebas de acuerdo las normas IEC e IEEE aplicables
• Alto factor de calidad (Q)
• Alta capacidad térmica
• Alta resistencia mecánica para soportar fuerzas de cortocircuito
• Se utilizan espaciadores de fibra de vidrio para facilitar la refrigeración
• Diseño compacto, las dimensiones se pueden ajustar según las necesidades específicas del cliente
• Diseño libre de mantenimiento
• Disposición lado a lado, delta o vertical dependiendo de la disponibilidad de espacio
• Capacidad de potencia adecuada para situaciones de activación de filtros y de arranque de transformadores (inrush)
• Protegidos con barniz aislante y pintura resistente a la corrosión
• Disponible con soportes de aluminio, acero galvanizado en caliente o soportes de hormigón
• Bases de elevación disponibles
• Evolventes disponibles a pedido

* Consultar a fábrica para valores mayores.
